รายละเอียดสินค้า:
|
สี: | สีฟ้า | พิมพ์: | แผ่นหลังคากระเบื้องเคลือบ |
---|---|---|---|
ระบบควบคุม: | การควบคุม PLC | ความหนาของวัตถุดิบ: | 0.3-0.6mm |
คนงาน: | 100 | ||
แสงสูง: | roll forming equipment,roof tile roll forming machine |

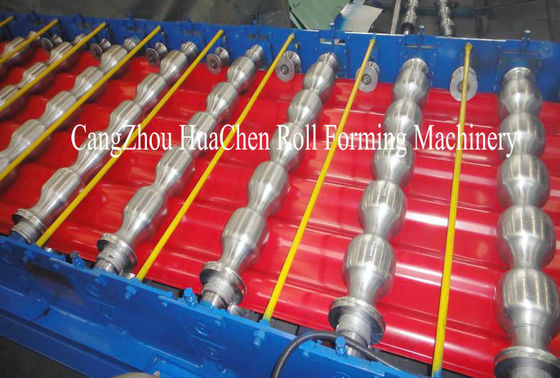

โปรไฟล์เหล็ก / หลังคากระเบื้อง / เครื่องขึ้นรูปม้วนกระเบื้องเคลือบด้วยระบบควบคุม Plc
ฮั่วเฉินเป็นโรงงานซึ่งผลิตเครื่องจักรและทำส่งออก | |
เราได้ส่งออกมากกว่า70ประเทศและคุ้นเคยกับความต้องการของคุณ | |
เหมาะสำหรับ GI, PPGI, อลูมิเนียมและขดลวดสังกะสี | |
ฟรีรับประกัน 1 ปีและอายุการใช้งานยาวนาน |
แนะนำตัว:
เครื่องจักรประกอบด้วย uncoiler และฐานของมัน อุปกรณ์ม้วนแผ่นม้วน ระบบขึ้นรูปม้วน ระบบตัด สถานีไฮดรอลิก ระบบควบคุม และโต๊ะรองรับ
แอปพลิเคชัน:
เครื่องจักรชนิดนี้ทำให้กระเบื้องสองประเภทรวมกันได้อย่างลงตัว มีโครงสร้างที่เหมาะสม รูปลักษณ์สวยงาม ประหยัดพื้นที่ ใช้งานง่าย และยินดีเป็นอย่างยิ่งจากลูกค้าที่มีพื้นที่จำกัดหรือไซต์งาน
1).พารามิเตอร์หลักสำหรับเครื่องขึ้นรูปม้วนกระเบื้องเคลือบ
เลขที่ | พารามิเตอร์หลักของเครื่องขึ้นรูปม้วนกระเบื้องเคลือบ | |
1 | เหมาะสำหรับการประมวลผล | แผ่นเหล็กสี |
2 | ความกว้างของจาน | 1000mm |
3 | ลูกกลิ้ง | 12 แถว |
4 | ขนาด | 6600*1550*1910mm |
5 | พลัง | 4+4kw |
6 | ความหนาของแผ่น | 0.3-0.6mm |
7 | ผลผลิต | 2m / นาที |
8 | วัสดุของใบมีด | Cr12 |
9 | เส้นผ่านศูนย์กลางของลูกกลิ้ง | Φ70mm |
10 | น้ำหนัก | เกี่ยวกับ 3.5T |
11 | แรงดันไฟฟ้า | 380V 50Hz 3 เฟส |
14 | ระบบควบคุม |
การควบคุม PLC |
2).ตรวจสอบว่าเครื่องขึ้นรูปม้วนกระเบื้องเคลือบหรือไม่โปรไฟล์ที่เหมาะกับคุณ
3).นี่คือสายผลิตภัณฑ์ทั้งหมด
คู่มือยูคอยล์เลอร์—เครื่องขึ้นรูปม้วนกระเบื้องเคลือบ—ระบบควบคุมคอมพิวเตอร์—ชมydraulicคควบคุมสystem—กด—รูปร่างคพูด
4).ส่วนประกอบและข้อกำหนดทางเทคนิค
1. Uncoiler แบบแมนนวล
การใช้งาน: ใช้เพื่อรองรับขดลวดเหล็กและคลายเกลียวด้วยวิธีหมุนได้ขดลวดเหล็กถูกคลายด้วยมือกำลังโหลด:5T
เส้นผ่านศูนย์กลางภายใน: 500-508mm
2. โต๊ะให้อาหาร
ใส่วัตถุดิบ (แผ่นเหล็ก) ผ่านชายหาดเพื่อผลิตและแปรรูป สามารถรับประกันได้ว่าผลิตภัณฑ์มีความเรียบร้อย ขนานกัน และทุกอย่างมีความสม่ำเสมอโปรดดูกฎข้อบังคับของอุปกรณ์เพื่อทราบหน้าที่ของตำแหน่งเหล็กฉาก
3. ระบบไฮดรอลิก
พลังงาน:4kw น้ำมันไฮดรอลิก: 40#
น้ำมันไฮดรอลิกเข้าสู่ถังน้ำมันไฮดรอลิก ปั๊มขับเคลื่อนเครื่องตัดเพื่อเริ่มงานตัด
4.ตู้ควบคุมคอมพิวเตอร์
ความยาวของชิ้นงานสามารถปรับได้และสามารถปรับตัวเลขได้โหมดคำนวณมีสองโหมด: โหมดอัตโนมัติและโหมดแมนนวลระบบใช้งานง่ายและใช้งานง่าย
PLC:EURA
5. ระบบตัด:
ใช้ไดรฟ์ไฮดรอลิกและตำแหน่งอัตโนมัติในการตัดสินใจขนาดและตัดผลิตภัณฑ์เป้าหมาย
วัสดุของใบมีด: Cr12, การชุบแข็ง
6.เครื่องขึ้นรูปม้วนหลัก:
วัสดุของลูกกลิ้ง: 45 # เหล็ก,การขัดผิวด้วยลูกกลิ้ง การชุบแข็ง พื้นผิวที่ขัดเงาและการอบชุบด้วยความร้อนต่อแม่พิมพ์ยังสามารถทำให้พื้นผิวแผ่นขึ้นรูปเรียบและไม่ง่ายที่จะทำเครื่องหมายเมื่อถูกประทับตรา
7.ตารางเอาท์พุท
ภาพรายละเอียด:
ฉันคิดว่าคุณอาจต้องการอุปกรณ์เสริมที่มีประโยชน์เหล่านี้
ทำไมไม่เลือกอุปกรณ์ไฮดรอลิกบางตัวเพื่อประหยัดแรงงาน?
