รายละเอียดสินค้า:
|
| ความหนาของแผง: | 0.3-0.6มม | กำลังมอเตอร์: | 4+4KW |
|---|---|---|---|
| โครงเครื่อง: | ลำแสง 350 ชม | วิธีการตัด: | การตัดไฮดรอลิก |
| ประเภทเดคูลเลอร์: | การตัดไฮดรอลิก | วัสดุลูกกลิ้ง: | 45# เหล็ก |
| ประเภทเครื่อง: | เครื่องขึ้นรูปม้วน | กำลังการผลิต: | 15-20ม./นาที |

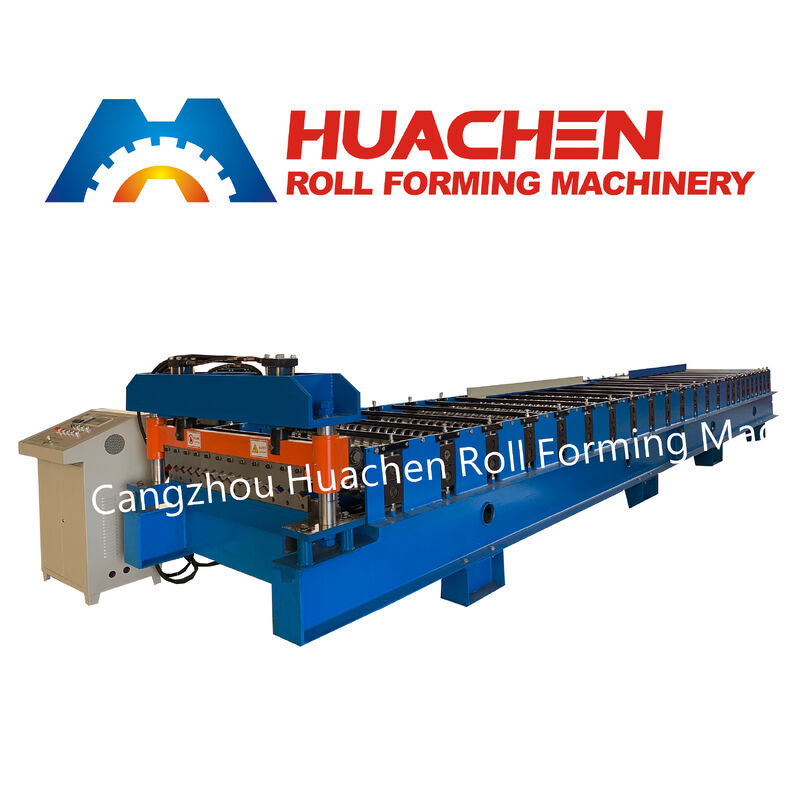

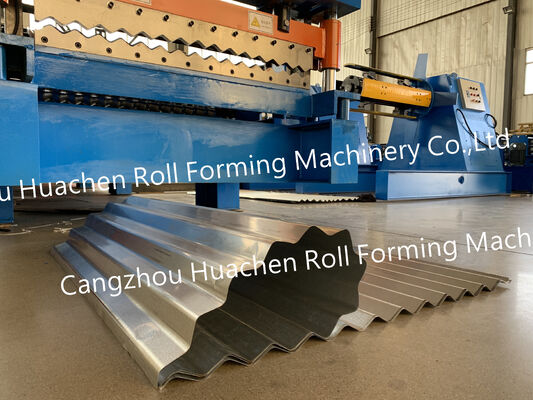

ภาพรวมผลิตภัณฑ์ เครื่องขึ้นรูปม้วน HC 18-735-1200เป็นระบบขึ้นรูปม้วนเย็นต่อเนื่องแบบ 12 สถานีที่แม่นยำ ออกแบบมาเพื่อผลิตแผ่นผนังโลหะสถาปัตยกรรมและแผงเพดานแบบเส้น ออกแบบมาเพื่อแปรรูป คอยล์กว้าง 1200 มม. มาตรฐานของเหล็กกัลวาไนซ์เคลือบสีล่วงหน้า (PPGI), เหล็กกัลวาไนซ์ (GI), และอลูมิเนียมที่มีความหนาตั้งแต่ 0.3 มม. ถึง 0.6 มม., สายการผลิตนี้ขึ้นรูปแผ่นที่คมชัด, แข็งแรง มี ความลึกของสัน 18 มม. และ ความกว้างครอบคลุมจริง 735 มม. พร้อมการประกบด้านข้างที่ลึก สร้างขึ้นบนฐาน H-beam หนา 350 ที่เชื่อมอย่างแข็งแรง พร้อมเพลาตัน Φ70 มม. และการตัดด้วยระบบไฮดรอลิกควบคุมด้วย PLC ทำงานได้อย่างราบรื่นที่ 15-20 ม./นาที สำหรับผู้รับเหมาผนังอาคารพาณิชย์และผู้ผลิตเพดานภายใน
พารามิเตอร์ทางเทคนิคหลัก
| พารามิเตอร์ทางเทคนิค | ข้อกำหนดมาตรฐาน |
| รุ่นเครื่องจักร | เครื่องขึ้นรูปแผ่นผนังและเพดานสถาปัตยกรรม HC 18-735-1200 |
| ขนาดโปรไฟล์แผ่น | ความสูงสัน: 18 มม. | ความกว้างครอบคลุมจริง: 735 มม. |
| ความกว้างคอยล์ขาเข้า | 1200 มม. (ความกว้างคอยล์มาตรฐานสากล) |
| ช่วงความหนาแผ่น | 0.3 มม. – 0.6 มม. |
| วัสดุคอยล์ที่เข้ากันได้ | เหล็กกัลวาไนซ์เคลือบสีล่วงหน้า (PPGI), เหล็กกัลวาไนซ์ (GI), อลูมิเนียม |
| สถานีขึ้นรูป | 12 สถานีลูกกลิ้งแม่นยำ |
| วัสดุและการบำบัดลูกกลิ้ง | เหล็กตีขึ้นรูป 45#, กลึงด้วย CNC แม่นยำ, ชุบแข็งและชุบโครเมียม |
| วัสดุและขนาดเพลาหลัก | เหล็กกลมตัน 45#, ชุบแข็งและเจียระไน, เส้นผ่านศูนย์กลาง Φ70 มม. |
| ฐานโครงเครื่องจักร | โครงสร้าง H-beam 350# เชื่อม |

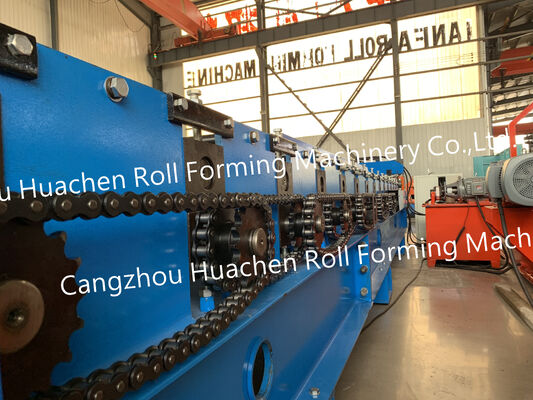

| กลไกขับเคลื่อน | โซ่และเฟืองขับลูกกลิ้งสำหรับงานหนัก |
| ความเร็วสายการผลิต | 15 – 20 ม./นาที |
| ระบบตัด | ระบบตัดหลังอัตโนมัติด้วยไฮดรอลิก |
| วัสดุใบมีดตัด | เหล็กกล้าเครื่องมืออัลลอยด์ Cr12, ชุบแข็งด้วยสุญญากาศ |
| กำลังมอเตอร์รวม | 4 กิโลวัตต์ (ขับเคลื่อนการขึ้นรูปหลัก) + 4 กิโลวัตต์ (ชุดตัดไฮดรอลิก) |
| ระบบควบคุมและวัดความยาว | ระบบควบคุมหน้าจอสัมผัส PLC อุตสาหกรรมพร้อมตัวเข้ารหัสความแม่นยำสูง |
| มาตรฐานไฟฟ้า | 380V, 50Hz, 3 เฟส (ปรับแต่งได้ตามแรงดันไฟฟ้าโรงงานท้องถิ่น) |
| การกำหนดค่าเครื่องคลายคอยล์ | เครื่องคลายคอยล์แบบแมนนวล หรือ เครื่องคลายคอยล์แบบไฮดรอลิก |
ข้อดีด้านวิศวกรรมและการออกแบบที่สำคัญ
โปรไฟล์ประกบสถาปัตยกรรม 18-735-1200: การแปลงคอยล์มาตรฐาน 1200 มม. ให้เป็นแผ่นที่มีความกว้างครอบคลุมจริง 735 มม. พร้อมสัน 18 มม. ช่วยให้การประกบด้านข้างลึกและเส้นเงาที่คมชัด สิ่งนี้ช่วยลดเสียงลม เพิ่มความทนทานต่อสภาพอากาศสำหรับผนังภายนอก และให้ผิวสัมผัสที่สะอาด ทันสมัยสำหรับเพดานแขวนภายใน

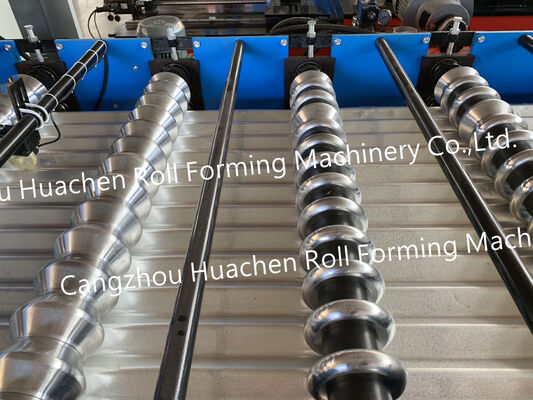

การขึ้นรูปแบบก้าวหน้า 12 สถานี ป้องกันรอยขีดข่วน: สิบสองสถานีลูกกลิ้งที่ปรับเทียบด้วย CNC ขึ้นรูปสัน 18 มม. และขอบประกบด้านข้างอย่างราบรื่นโดยไม่บีบหรือขัดสีเคลือบสี PPGI ที่บอบบางหรือพื้นผิวอลูมิเนียมขัดเงา
ลูกกลิ้งเหล็ก 45# ชุบแข็งและชุบโครเมียม: ลูกกลิ้งขึ้นรูปทุกชิ้นถูกกลึงอย่างแม่นยำจากเหล็ก 45# ตัน ชุบแข็งเพื่อความทนทานของแกน และชุบด้วยไฟฟ้าด้วยโครเมียมแข็ง พื้นผิวที่เรียบเหมือนกระจกนี้ป้องกันการเกิดรอยบนพื้นผิวแผ่นสถาปัตยกรรม
โครง H-beam 350 และเพลาตัน Φ70 มม. สำหรับงานหนัก: สร้างขึ้นบนโครง H-beam 350 มม. ที่แข็งแรง พร้อมเพลาเหล็กตัน Φ70 มม. เครื่องจักรป้องกันการบิดตัวด้านข้างและรับประกันการประกบแผ่นที่ตรง แนบสนิทตลอดแนวสถาปัตยกรรมที่ยาว

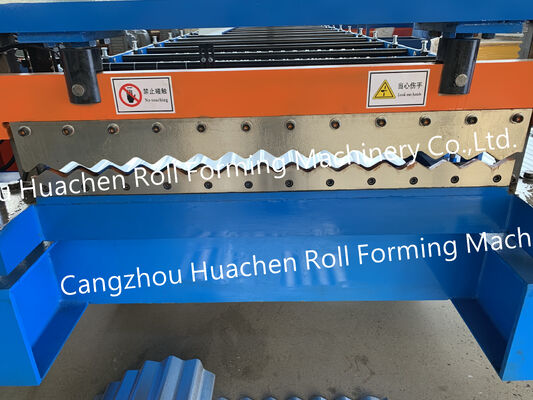

การตัดด้วยไฮดรอลิก Cr12 ที่ตรงกับโปรไฟล์และการควบคุม PLC: ขับเคลื่อนด้วยสถานีไฮดรอลิก 4 กิโลวัตต์ แม่พิมพ์ตัดเหล็ก Cr12 ที่เจียระไนแบบกำหนดเอง ตัดผ่านหน้าตัด 18-735 ได้อย่างสะอาดโดยไม่มีครีบหรือขอบบาน ผู้ปฏิบัติงานตั้งโปรแกรมความยาวแผ่นที่แน่นอนและจำนวนชุดบนหน้าจอสัมผัส PLC
การใช้งานเชิงพาณิชย์และสถาปัตยกรรม การผสมผสานรูปลักษณ์ที่สวยงามเข้ากับความแข็งแรงทางโครงสร้างสูง แผ่นโลหะ 18-735-1200 ถูกระบุอย่างกว้างขวางสำหรับ:
ผนังอาคารพาณิชย์และร้านค้าปลีก: ผนังภายนอกที่ทันสมัย กันสาดทางเข้า และบัวปิดหน้าสำหรับศูนย์การค้า โชว์รูม และอาคารสำนักงาน
เพดานโลหะแบบเส้นภายในและฝ้าเพดาน: เพดานอะคูสติก/ตกแต่งแบบแขวนและชายคาภายนอกสำหรับสนามบิน สถานีขนส่ง โถงพาณิชย์ และโรงงานที่สะอาด
โครงสร้างอุตสาหกรรมและโมดูลาร์: ผนังภายนอกเกรดสูงและผนังพาร์ติชันภายในสำหรับอาคารโครงเหล็ก โรงเก็บความเย็น และหน่วยโมดูลาร์สำเร็จรูป
การปรับเทียบโรงงาน การขนส่งตู้คอนเทนเนอร์ และการสนับสนุนหลังการขาย ก่อนจัดส่ง สายการขึ้นรูปม้วน HC 18-735-1200 ทุกเครื่องจะถูกประกอบและทดสอบด้วยคอยล์โลหะจริงที่โรงงานของเรา เพื่อตรวจสอบความพอดีของการประกบ ความกว้างครอบคลุมจริง 735 มม. และความคลาดเคลื่อนความยาวของ PLC ส่วนประกอบเหล็กที่สัมผัสทั้งหมดจะถูกเคลือบด้วยน้ำมันป้องกันสนิม และสายการผลิตทั้งหมดจะถูกยึดอย่างแน่นหนาภายใน ตู้คอนเทนเนอร์ 40GP หนึ่งตู้ เราจัดเตรียมแบบแปลนฐานราก คู่มือการใช้งานภาษาอังกฤษ คำแนะนำการทดสอบการใช้งานด้วยวิดีโอ การรับประกัน 12 เดือน และการสนับสนุนอะไหล่ตลอดอายุการใช้งาน
คำถามที่พบบ่อย (FAQ)
คำถามที่ 1: ตัวเลขในรุ่น 18-735-1200 หมายถึงอะไร?คำตอบ: รหัสรุ่นกำหนดขนาดที่แน่นอนของแผ่น: 18 มม. ความสูงสัน, 735 มม. ความกว้างครอบคลุมจริงหลังจากการประกบด้านข้าง, และ 1200 มม. ความกว้างคอยล์เหล็กขาเข้า
คำถามที่ 2: ทำไมจึงมีความแตกต่างระหว่างความกว้างคอยล์ 1200 มม. และความกว้างครอบคลุมจริง 735 มม.?คำตอบ: วัสดุส่วนเกินจะถูกขึ้นรูปเป็นสันสถาปัตยกรรมที่ลึก แข็งแรง และการประกบด้านข้างที่กว้าง รูปทรงนี้ทำให้แผ่น 735 มม. มีความเรียบสูง ทนทานต่อแรงลมยกสูง และรอยต่อที่มองเห็นได้ไร้รอยต่อสำหรับผนังภายนอกและเพดานแบบเส้น
คำถามที่ 3: เครื่องนี้สามารถแปรรูปทั้งคอยล์เหล็กเคลือบสีล่วงหน้า (PPGI) และอลูมิเนียมได้หรือไม่?คำตอบ: ใช่ ลูกกลิ้งเหล็ก 45# ชุบโครเมียมแข็งถูกขัดเงาเหมือนกระจกเพื่อขึ้นรูป PPGI, เหล็กกัลวาไนซ์ (GI), และคอยล์อลูมิเนียมหนา 0.3 มม. – 0.6 มม. ได้อย่างราบรื่นโดยไม่ทำให้พื้นผิวตกแต่งเป็นรอย
คำถามที่ 4: ระยะเวลารอคอยสินค้า, MOQ และการเลือกเครื่องคลายคอยล์คืออะไร?คำตอบ: ปริมาณการสั่งซื้อขั้นต่ำคือ 1 ชุด และกำลังการผลิตรายเดือนของเราคือ 60 ชุด การผลิตมาตรฐานและการทดสอบการโหลดคอยล์ใช้เวลา 30 วันทำการ คุณสามารถเลือกระหว่างเครื่องคลายคอยล์แบบแมนนวลมาตรฐาน 5 ตัน หรือเครื่องคลายคอยล์แบบไฮดรอลิก 5 ตันที่อัปเกรดได้
