รายละเอียดสินค้า:
|
| ความหนาของแผง: | 0.3-0.6มม | กำลังมอเตอร์: | 4+4KW |
|---|---|---|---|
| โครงเครื่อง: | ลำแสง 350 ชม | วิธีการตัด: | การตัดไฮดรอลิก |
| ประเภทเดคูลเลอร์: | Decoiler ไฮดรอลิก/แบบแมนนวล | วัสดุลูกกลิ้ง: | 45# เหล็ก |
| ประเภทเครื่อง: | เครื่องขึ้นรูปม้วน | กำลังการผลิต: | 15-20ม./นาที |

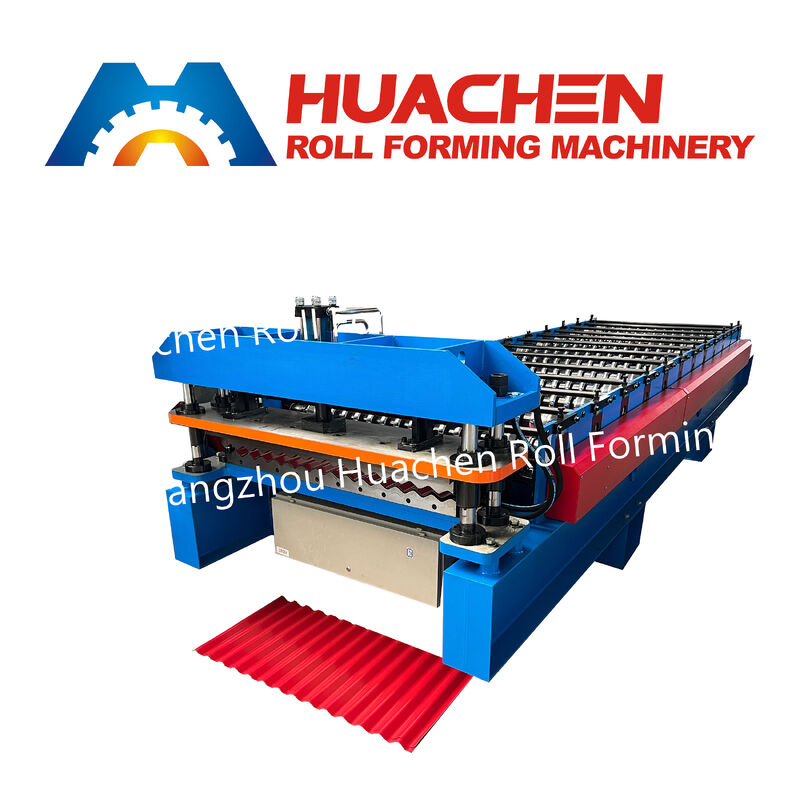

ภาพรวมผลิตภัณฑ์ เครื่องขึ้นรูปม้วนลอนลูกฟูก HC 18-78-1014 เป็นระบบขึ้นรูปม้วนแบบเย็น 12 สถานีที่คล่องตัวและให้ผลผลิตสูง ออกแบบมาเพื่อผลิตแผ่นโลหะลูกฟูกลายคลื่นไซน์แบบคลาสสิก ออกแบบมาเพื่อแปรรูปเหล็กกัลวาไนซ์ (GI), เหล็กกัลวาไนซ์เคลือบสีล่วงหน้า (PPGI), และขดลวดกัลวาจูม ในความหนาตั้งแต่0.3 มม. ถึง 0.6 มม., และความสูงลอน 18 มม., และ , และคำถามที่ 2: ต้องใช้ขดลวดเหล็กกว้างเท่าใดสำหรับเครื่องขึ้นรูปม้วน 18-78-1014? (13 ลอน) รองรับด้วยโครงสร้าง H-beam หนา 350 ที่เชื่อมอย่างแข็งแรง, เพลาตัน Φ70 มม., และการตัดด้วยไฮดรอลิกที่ซิงโครไนซ์ด้วย PLC, ทำงานต่อเนื่องที่15–20 ม./นาที สำหรับผู้ผลิตแผ่นหลังคาและผนังปริมาณมากพารามิเตอร์ทางเทคนิคหลัก
พารามิเตอร์ทางเทคนิค
| ข้อกำหนดมาตรฐาน | รุ่นเครื่องจักร |
| เครื่องขึ้นรูปม้วนแผ่นหลังคาและผนังลูกฟูก HC 18-78-1014 | ข้อกำหนดโปรไฟล์ลอน |
| คลื่นไซน์ | ความสูง: 18 มม. | ระยะห่างลอน: 78 มม. | ความกว้างครอบคลุม: 1014 มม. | ความกว้างขดลวดขาเข้า |
| 1200 มม. / 1220 มม. (ความกว้างขดลวดมาตรฐาน) | ช่วงความหนาวัสดุ |
| 0.3 มม. – 0.6 มม. | วัสดุขดลวดที่เข้ากันได้ |
| เหล็กกัลวาไนซ์ (GI), เหล็กกัลวาไนซ์เคลือบสีล่วงหน้า (PPGI), อลูซิงค์ | สถานีขึ้นรูป |
| 12 สถานีลูกกลิ้ง | วัสดุและกระบวนการลูกกลิ้ง |
| เหล็กฟอร์จ 45#, กลึงด้วย CNC อย่างแม่นยำ, ชุบแข็งและชุบโครเมียม | วัสดุและเส้นผ่านศูนย์กลางเพลาหลัก |
| เหล็กกลมตัน 45#, ชุบแข็งและเจียระไน, Φ70 มม. | ฐานโครงเครื่องจักร |
| โครงสร้าง H-beam 350# เชื่อม | ระบบขับเคลื่อน |
| ระบบขับเคลื่อนด้วยโซ่และเฟืองลูกกลิ้งสำหรับงานหนัก | ความเร็วสายการผลิต |
| 15 – 20 ม./นาที | กลไกการตัด |
| ระบบตัดหลังอัตโนมัติด้วยไฮดรอลิก | วัสดุใบมีดตัด |
| เหล็กกล้าเครื่องมืออัลลอยด์ Cr12, ชุบแข็งด้วยสุญญากาศ | กำลังมอเตอร์รวม |
| 4 กิโลวัตต์ (ขับเคลื่อนการขึ้นรูปหลัก) + 4 กิโลวัตต์ (สถานีไฮดรอลิก) | ระบบควบคุมและวัดความยาว |
| การควบคุมหน้าจอสัมผัส PLC อุตสาหกรรมพร้อมตัวเข้ารหัสแบบหมุน | แหล่งจ่ายไฟ |
| 380V, 50Hz, 3 เฟส (ปรับแต่งได้ตามแรงดันไฟฟ้าอุตสาหกรรมท้องถิ่น) | การกำหนดค่าเครื่องคลายขดลวด |
| เครื่องคลายขดลวดแบบแมนนวล หรือ เครื่องคลายขดลวดแบบไฮดรอลิก | ข้อได้เปรียบด้านวิศวกรรมและการปฏิบัติงานที่สำคัญ |
โปรไฟล์ลูกฟูกไซน์ 18-78-1014 แบบคลาสสิก:
ด้วยคลื่นไซน์ที่เรียบ 13 คลื่น ระยะห่าง 78 มม. และความลึก 18 มม., แผ่นกว้าง 1014 มม. ให้ความแข็งแรงรอบทิศทาง, การเกี่ยวกันของขอบด้านข้างที่ง่ายดาย, และการระบายน้ำฝนอย่างรวดเร็ว — ทำให้เป็นหนึ่งในโปรไฟล์ที่ต้องการมากที่สุดทั่วแอฟริกา, ละตินอเมริกา, ตะวันออกกลาง, และเอเชียตะวันออกเฉียงใต้เลย์เอาต์ประสิทธิภาพสูง 12 สถานีที่ปรับให้เหมาะสม:

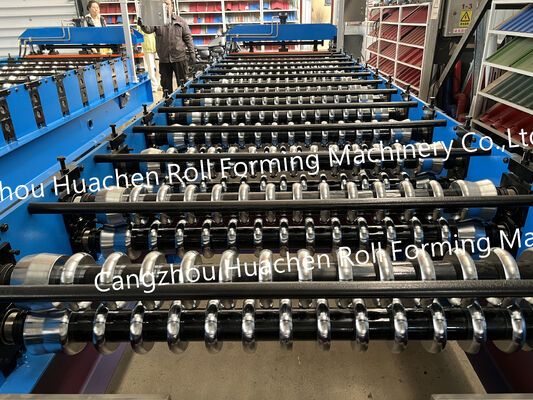

เนื่องจากรูปทรงของคลื่นไซน์กระจายความเค้นการดัดอย่างสม่ำเสมอโดยไม่มีมุมที่แหลมคม, สถานีลูกกลิ้ง 12 สถานีที่ปรับเทียบอย่างแม่นยำจึงให้ความแม่นยำของโปรไฟล์ที่สมบูรณ์ ในขณะที่ลดขนาดเครื่องจักร, การใช้พลังงาน, และการลงทุนอุปกรณ์เริ่มต้นลูกกลิ้งเหล็ก 45# ชุบแข็งและชุบโครเมียม:

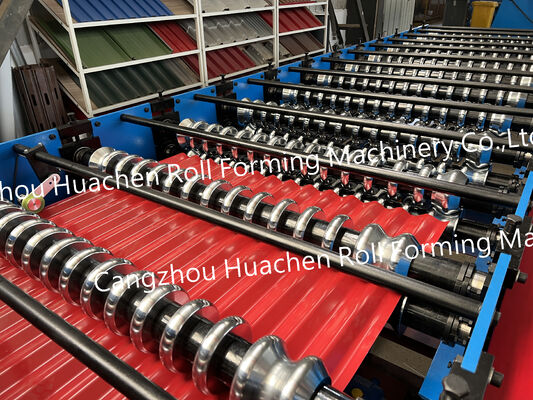

ลูกกลิ้งขึ้นรูปแต่ละอันผลิตด้วย CNC จากเหล็ก 45# ตัน, ชุบแข็งเพื่อความแข็งแรงของแกนกลาง, และชุบด้วยไฟฟ้าด้วยโครเมียมแข็ง พื้นผิวที่เรียบเหมือนกระจกนี้ป้องกันการหลุดลอกของสังกะสีหรือรอยขีดข่วนบนสีของขดลวดบาง 03 มม. – 06 มม.โครง H-beam 350# ที่แข็งแรงและเพลาตัน Φ70 มม.:
สร้างขึ้นบนฐานเชื่อม H-beam หนา 350 มม. พร้อมเพลาเหล็กตัน Φ70 มม., เครื่องจักรจะขจัดแรงสั่นสะเทือนและรักษาความลึกของลอน 18 มม. ให้สม่ำเสมอตลอดความกว้างแผ่นเต็ม 1014 มม.การตัดด้วยไฮดรอลิก Cr12 ที่เข้าคู่กับลอนและการควบคุม PLC:

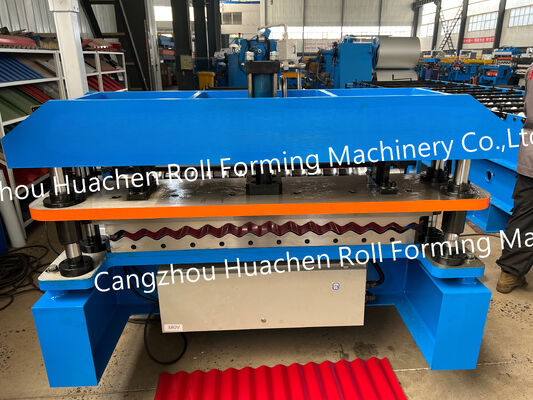

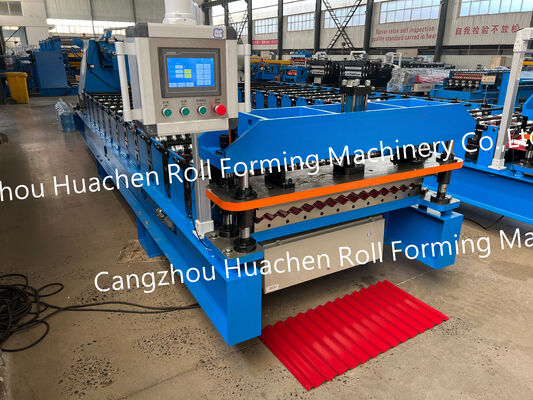

ขับเคลื่อนด้วยชุดไฮดรอลิก 4 กิโลวัตต์, แม่พิมพ์ตัดเหล็ก Cr12 ที่เจียระไนแบบกำหนดเองเข้าคู่กับเส้นโค้งไซน์ 18-78 ที่แน่นอน เพื่อให้ได้ขอบที่สะอาด, ปราศจากครีบ โดยไม่ทำให้ลอนแบน ผู้ปฏิบัติงานป้อนความยาวและปริมาณเป้าหมายบนหน้าจอสัมผัส PLC สำหรับการผลิตแบบชุดอัตโนมัติการใช้งานอาคารทั่วไป
น้ำหนักเบา, ซ้อนกันได้เพื่อการขนส่งที่ประหยัด, และใช้งานได้หลากหลายสำหรับการติดตั้งแนวนอนหรือแนวตั้ง, แผ่นลูกฟูก 18-78-1014 ใช้กันอย่างแพร่หลายใน:ผนังอาคารอุตสาหกรรมและคลังสินค้า:
ผนังภายนอก, หลังคาโค้งทรงกระบอก, และผนังกั้นภายในสำหรับโรงงาน, โรงปฏิบัติงาน, และโรงเก็บของหลังคาอาคารที่พักอาศัยและเชิงพาณิชย์:
แผ่นหลังคาและกันสาดลูกฟูกที่คุ้มค่า, ทนทานต่อสภาพอากาศ สำหรับโครงการที่อยู่อาศัย, ตลาด, และแผงขายของโครงสร้างเกษตรกรรมและชั่วคราว:
โรงเลี้ยงสัตว์, ที่พักเก็บเมล็ดพืช, แผงรั้ว, และที่พักไซต์งานแบบแยกส่วนการสอบเทียบโรงงาน, การขนส่งตู้คอนเทนเนอร์และการสนับสนุนทางเทคนิค
ก่อนจัดส่ง, สายการขึ้นรูปม้วน HC 18-78-1014 ทุกเครื่องจะถูกประกอบและทดสอบด้วยขดลวดโลหะจริงที่โรงงานของเรา เพื่อยืนยันความกว้างครอบคลุมจริง 1014 มม., ความสูงลอน 18 มม., และความคลาดเคลื่อนในการตัดของ PLC พื้นผิวเหล็กที่สัมผัสทั้งหมดจะถูกเคลือบด้วยน้ำมันป้องกันสนิม, และสายการผลิตทั้งหมดจะถูกยึดอย่างแน่นหนาภายในตู้คอนเทนเนอร์ 40GP หนึ่งตู้ เราจัดเตรียมแบบแปลนฐานราก, คู่มือการใช้งานภาษาอังกฤษ, คำแนะนำการทดสอบการใช้งานด้วยวิดีโอ, การรับประกัน 12 เดือน, และการสนับสนุนอะไหล่ตลอดอายุการใช้งานคำถามที่พบบ่อย (FAQ)
คำถามที่ 1: มิติในรุ่น 18-78-1014 หมายถึงอะไร?
คำตอบ: การผลิตมาตรฐานและการทดสอบการโหลดขดลวดใช้เวลา 30 วันทำการความสูงลอน 18 มม. , ระยะห่างลอน 78 มม. (ระยะห่างจากศูนย์กลางถึงศูนย์กลางของลอน), และ ความกว้างครอบคลุมจริง 1014 มม. หลังจากการซ้อนทับด้านข้าง (13 ระยะห่างเต็ม 78 มม.)คำถามที่ 2: ต้องใช้ขดลวดเหล็กกว้างเท่าใดสำหรับเครื่องขึ้นรูปม้วน 18-78-1014?คำตอบ: เพื่อให้ได้ความกว้างครอบคลุมจริง 1014 มม.
, เครื่องจักรใช้ขดลวดเหล็กกัลวาไนซ์ (GI), การผลิตมาตรฐานและการทดสอบการโหลดขดลวดใช้เวลา 30 วันทำการ หรืออลูซิงค์มาตรฐานกว้าง1200 มม. หรือ 1220 มม. ในความหนาตั้งแต่ 03 มม. ถึง 06 มม.คำถามที่ 3: 12 สถานีเพียงพอที่จะขึ้นรูปแผ่นลูกฟูกไซน์ที่สะอาดหรือไม่?คำตอบ: ใช่
ไม่เหมือนกับโปรไฟล์สี่เหลี่ยมคางหมูที่ต้องการการดัดงอ 90 องศาที่คมชัด, การผลิตมาตรฐานและการทดสอบการโหลดขดลวดใช้เวลา 30 วันทำการ สถานี CNC ที่ผลิตด้วยความแม่นยำ 12 สถานีให้จำนวนรอบการขึ้นรูปมากกว่าเพียงพอที่จะได้ความลึกของลอนที่แน่นอนโดยไม่มีการดีดกลับหรือลอนที่ขอบคำถามที่ 4: ระยะเวลารอคอยสินค้า, MOQ และตัวเลือกเครื่องคลายขดลวดคืออะไร?คำตอบ: ปริมาณการสั่งซื้อขั้นต่ำคือ 1 ชุด,
และกำลังการผลิตรายเดือนของเราคือ 60 ชุด การผลิตมาตรฐานและการทดสอบการโหลดขดลวดใช้เวลา 30 วันทำการ คุณสามารถเลือกระหว่างเครื่องคลายขดลวดแบบแมนนวล 5 ตันมาตรฐาน หรือเครื่องคลายขดลวดแบบไฮดรอลิก 5 ตันที่อัปเกรดได้
