รายละเอียดสินค้า:
|
| Suitable Material Thickness: | 1-1.2mm | Forming Station: | 14Stations |
|---|---|---|---|
| Shaft: | 45# Steel | Main Roller: | GCr15 bearing steel |
| Balde Material: | Cr12 | Structure: | Stand Type |
| Forming Speed: | 8-10m/min | Control System: | PLC Control |
| Power: | 11+7.5KW | Voltage: | 380v 50Hz 3phases |
| เน้น: | roll form machines,purlin roll forming machine |
||
| 1. คําอธิบายสินค้า |
(1) คําแนะนําสั้น ๆ
สตาร์ลินที่ทําโดยC Purlin Roof Steel Profile Roll Forming Machine ใช้กันอย่างแพร่หลายในความเครียดส่วนใหญ่ของร่างกาย
โครงสร้างของโครงสร้างขนาดใหญ่และขนาดกลาง เช่น โรงงาน โกดัง รถยนต์
แฮงการ์ อาคารแสดงสินค้า เป็นวัสดุก่อสร้างที่ประหยัดและมีประสิทธิภาพสูง
สแตนเลส C purlin มีลักษณะดังต่อไปนี้:
a.น้ําหนักเบา ราคาถูก
b.ใช้งานง่าย:พอร์ลินสามารถเป็นและเจาะตามความต้องการของคุณ
และมันสามารถติดตั้งได้โดยตรง
(2) การเคลื่อนไหวของเครื่องปั้นม้วน
การปลดโค้ล-การให้อาหารโค้ล-การปรับระดับ-การสร้างม้วน-การเจาะ (ไม่จําเป็น)
การตัดแผ่น
(3) รายละเอียดทางเทคนิค
A.ทั่วไป
| วัสดุที่เหมาะสม | Hโลหะลวดสเตรป Q235 หรือเทียบเท่า |
| ความหนาของวัสดุ | 1-1.2 มม. |
| ความกว้างของวัสดุ | 175-465 มม. |
| ขนาด | ประมาณ 10.0*1.2*1.75m ((L*W*H)ตามภาพวาด |
| พื้นที่ทํางาน | ประมาณ 20.0 * 2.7m ((L * W) |
|
ความยาวของ ตาราง |
คุณสามารถกําหนดความยาวตามความต้องการของคุณ มันถูกควบคุมโดย PLC ซึ่งสามารถประกันความถูกต้องของ ± 1 มิลลิเมตร |
| การตัด |
ปิดและตัดโดยอัตโนมัติเมื่อมันมาถึงชุด ความยาว |
B. รายละเอียดส่วนประกอบ
| วัสดุม้วน | สแตนเลสชั้นสูง 45# โครมหนัก 0.05 มิลลิเมตร |
| เฟรมหลัก | สแตนเลส 400 มิตร สม่ําเสมอและไม่สั่น |
| พล็อตกลาง |
16 มิลลิเมตร เราใช้แผ่นหนากว่า เพื่อให้มั่นคง ของสินค้าของเรา |
| การ สร้าง ขั้นตอน | 11-16, ตามภาพวาด |
| วัสดุของ shaft | Φ80 มิลลิเมตร สแตนเลส 45# |
|
กระบวนการการรักษา: การหมัด-การหมุนเสร็จ ความแข็งแรงสูง ยากที่จะบิดเบือน |
|
|

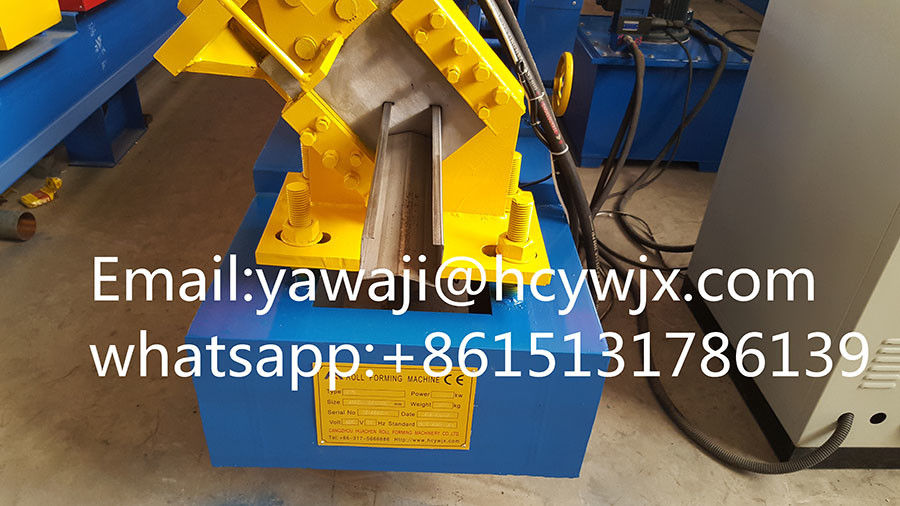

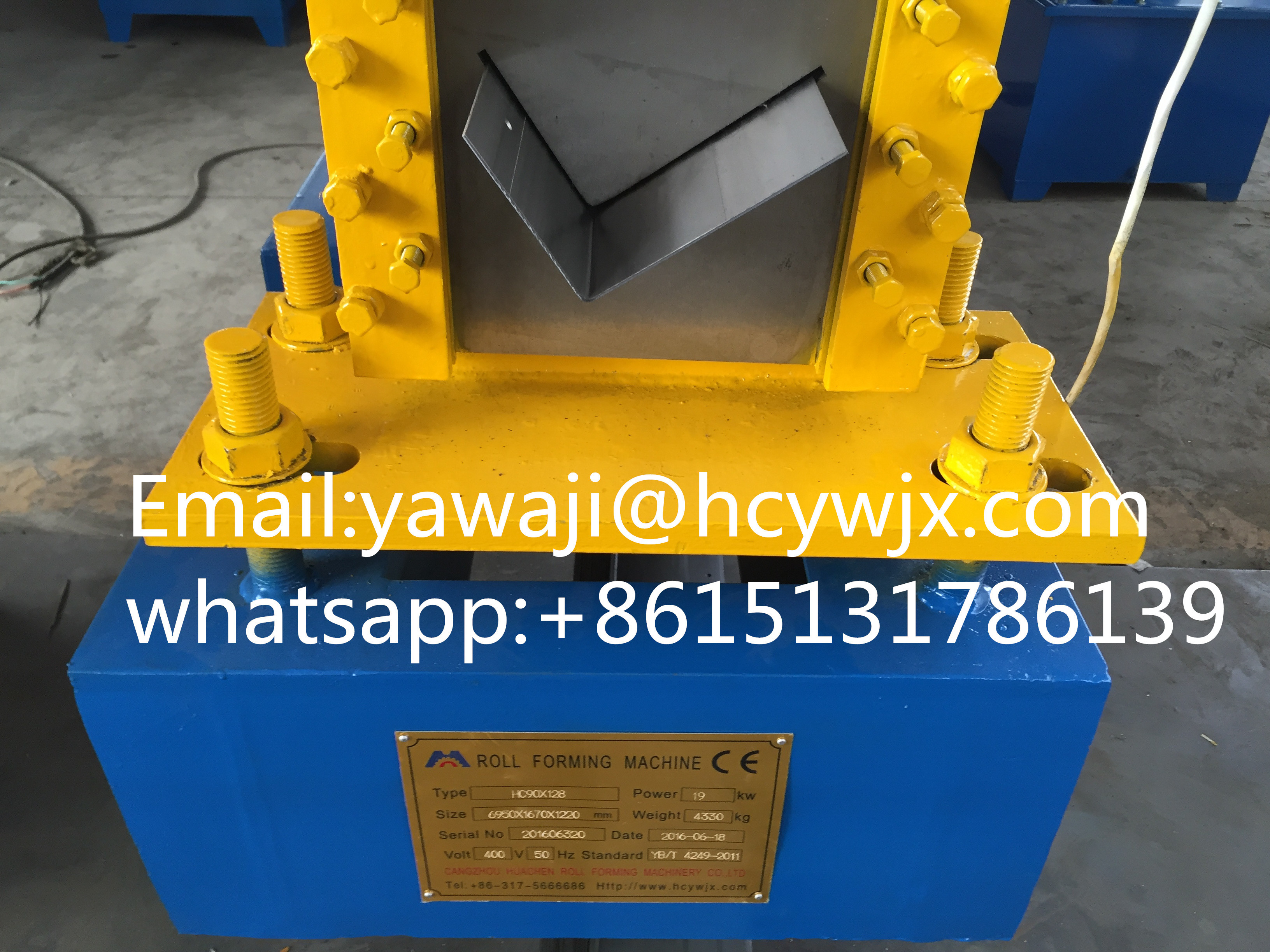

การตัด วัสดุของใบ |
Cr12 ความแข็ง HRC60-62 |
| กระบวนการบําบัด: การบําบัดด้วยความร้อน-การบดแบบเรียบ-การตัดไฟฟ้าไฟฟ้า |
C. ส่วนประกอบไฟฟ้า
| พลัง ที่ เหมาะสม | 380V, 50 Hz, 3 ขั้นตอน หรือตามความต้องการของคุณ |
| หน้าจอ | หน้าจอสัมผัส 7 นิ้ว ใช้งานง่าย |
| PLC | เดลต้า DVP14ES |
|
ปรับตัวได้ดีต่อสภาพต่างๆ เช่น ความชื้น การรบกวนไฟฟ้าแม่เหล็ก |
|
| เครื่องแปลงความถี่ |
เดลต้า VFD-M มันมีข้อดีของการช้าลงก่อนการตัด เพื่อให้แน่ใจว่าความแม่นยําของความยาว (± 1 mm, ดีกว่ามาก กว่ามาตรฐานอุตสาหกรรม ± 3 มม.) |
|
ความยาว อุปกรณ์วัด |
ออมรอน ผลิตในญี่ปุ่น |
| มันมีความแม่นยําและมั่นคงสูง |
ประโยชน์ ของ เรา
รายละเอียดโปรไฟล์การวาด
