เครื่องผลิตแผ่นเหล็ก เครื่องผลิตแผ่นหลังคาโลหะ เครื่องผลิตกระเบื้อง

พารามิเตอร์ทางเทคนิคหลัก

ภาพรวมผลิตภัณฑ์

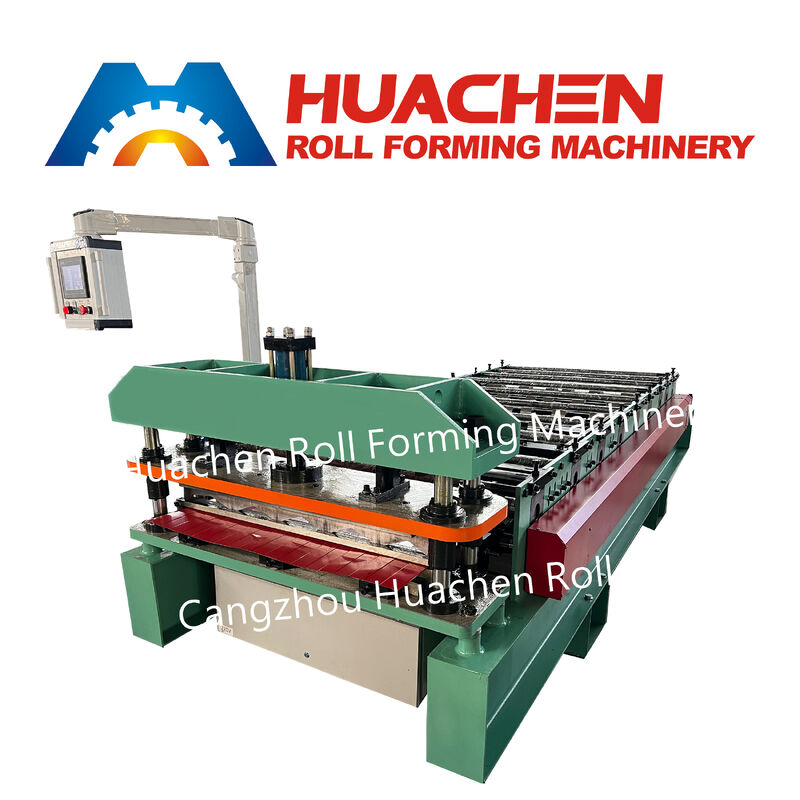

เครื่องขึ้นรูปผนังแบบม้วนเป็นโซลูชันอุตสาหกรรมที่มีประสิทธิภาพสูง ออกแบบมาเพื่อผลิตผนังที่ใช้ในการก่อสร้างที่หลากหลาย อุปกรณ์ที่แข็งแกร่งนี้ให้ความแม่นยำและความเร็วที่สม่ำเสมอ ทำให้เหมาะสำหรับโรงงานผลิตขนาดใหญ่ที่ต้องการผลิตวัสดุก่อสร้างคุณภาพสูง

กระบวนการขึ้นรูปม้วน

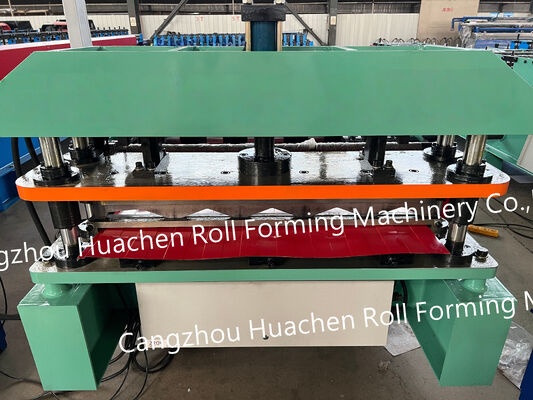

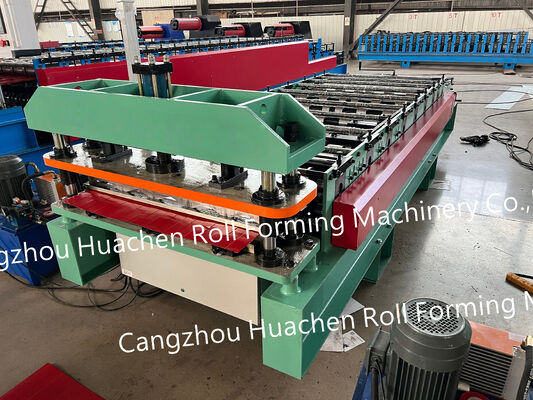

เครื่องใช้ 9 สถานีลูกกลิ้ง เพื่อขึ้นรูปแผ่นเหล็กที่เข้ามาให้เป็นโปรไฟล์หลังคาที่ต้องการอย่างต่อเนื่อง

สำหรับผู้ซื้อ จำนวนสถานีลูกกลิ้งเป็นจุดสำคัญในการจับคู่เครื่องจักรกับดีไซน์กระเบื้องเฉพาะ ควรยืนยันโปรไฟล์ที่ต้องการก่อนกำหนดค่าการขึ้นรูปที่เหมาะสม

ส่วนประกอบโครงสร้าง

ลูกกลิ้งและเพลาทำจาก เหล็ก 45#, พร้อม การชุบแข็งและชุบผิว เป็นกระบวนการบำบัด ส่วนการขึ้นรูปใช้ เพลา Φ70 มม.ข้อกำหนดกำลังไฟของเครื่องจักรคือ

ข้อมูลจำเพาะเหล่านี้รวมกันกำหนดการกำหนดค่าทางกลพื้นฐานของส่วนการขึ้นรูปม้วน และให้ข้อมูลที่วัดได้สำหรับการเปรียบเทียบอุปกรณ์

การกำหนดค่าการขับเคลื่อนและการตัด

ใช้ การขับเคลื่อนด้วยโซ่ สำหรับการส่งกำลัง ในขณะที่ระบบตัดถูกระบุด้วย ใบมีดตัด CR12ข้อกำหนดกำลังไฟของเครื่องจักรคือ

วิธีการขับเคลื่อนและวัสดุใบมีดตัดเป็นส่วนหนึ่งของการกำหนดค่าโดยรวมของเครื่องจักร และควรตรวจสอบควบคู่ไปกับสถานีขึ้นรูปและข้อมูลจำเพาะของเพลาเมื่อประเมินอุปกรณ์ขึ้นรูปหลังคาม้วน

ความเร็วในการทำงาน

เครื่องมีความเร็วในการทำงานที่ระบุไว้ที่ 15–20 ม./นาทีข้อกำหนดกำลังไฟของเครื่องจักรคือ

ตัวเลขนี้สามารถใช้เป็นข้อมูลอ้างอิงสำหรับการวางแผนการผลิต สถานการณ์การผลิตจริงอาจแตกต่างกันไปตามโปรไฟล์ที่เลือก วัตถุดิบ และสภาวะการทำงาน

ข้อกำหนดทางไฟฟ้า

อุปกรณ์ถูกกำหนดค่าด้วย กำลังไฟฟ้ารวม 4+4 กิโลวัตต์ และ ..

ควรตรวจสอบโครงสร้างพื้นฐานทางไฟฟ้าที่มีอยู่ก่อนการติดตั้งเพื่อให้แน่ใจว่าเข้ากันได้กับข้อกำหนดของเครื่องจักรที่ระบุไว้

สามารถนำไปใช้ที่ไหนได้บ้าง

เครื่องขึ้นรูปกระเบื้องเหล็กสี 9 สถานี ออกแบบมาสำหรับการใช้งานที่เกี่ยวข้องกับการขึ้นรูปโปรไฟล์กระเบื้องหลังคาเหล็กสีอย่างต่อเนื่องการใช้งานที่เป็นไปได้ ได้แก่:

การผลิตกระเบื้องเหล็กสี

• การขึ้นรูปโปรไฟล์หลังคาโลหะ
• การผลิตวัสดุหลังคาเหล็ก
• การผลิตโปรไฟล์แผ่นหลังคา
• การแปรรูปวัสดุหลังคาอาคาร
• ความเหมาะสมของเครื่องจักรสำหรับผลิตภัณฑ์เฉพาะขึ้นอยู่กับโปรไฟล์ที่ต้องการและการกำหนดค่าเครื่องจักรที่สอดคล้องกัน

ข้อมูลอ้างอิงสำหรับการเลือกซื้อ

เมื่อเลือก

เครื่องขึ้นรูปกระเบื้องเหล็กสี, จำนวนสถานีขึ้นรูปไม่ควรถือแยกต่างหาก ผู้ซื้อควรประเมินการกำหนดค่าสถานีร่วมกับเส้นผ่านศูนย์กลางเพลา วัสดุลูกกลิ้งและเพลา ข้อกำหนดใบมีดตัด วิธีการส่งกำลัง ความเร็วในการขึ้นรูป และข้อกำหนดทางไฟฟ้าสำหรับการกำหนดค่า 9 สถานีนี้ ข้อมูลสำคัญคือ

9 สถานีลูกกลิ้ง, เส้นผ่านศูนย์กลางเพลา Φ70 มม., ลูกกลิ้งและเพลาเหล็ก 45# พร้อมการบำบัดด้วยการชุบแข็งและชุบผิว, ใบมีดตัด CR12, การขับเคลื่อนด้วยโซ่ และความเร็วที่ระบุไว้ 15–20 ม./นาที.ข้อกำหนดกำลังไฟของเครื่องจักรคือ

4+4 กิโลวัตต์, พร้อม แหล่งจ่ายไฟ 380 V / 50 Hz / 3 เฟส.
