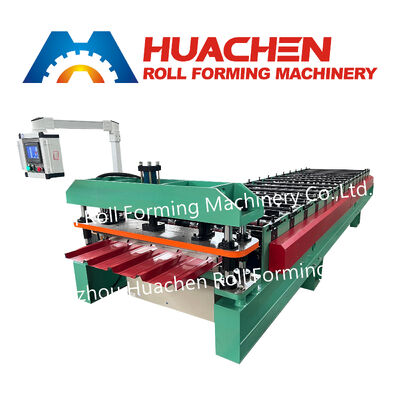

การผลิตเครื่องจักรแบบม้วนแบบอาชีพสําหรับแผ่นหลังคาชั้นเดียวจากเหล็กสี

พารามิเตอร์ทางเทคนิคหลัก

ภาพรวมผลิตภัณฑ์

เครื่องขึ้นรูปผนังแบบม้วนเป็นโซลูชันอุตสาหกรรมที่มีประสิทธิภาพสูง ออกแบบมาเพื่อผลิตแผ่นผนังที่ใช้ในการก่อสร้างที่หลากหลาย อุปกรณ์ที่แข็งแกร่งนี้ให้ความแม่นยำและความเร็วที่สม่ำเสมอ ทำให้เหมาะสำหรับโรงงานผลิตขนาดใหญ่ที่ต้องการผลิตวัสดุก่อสร้างคุณภาพสูง

ระบบขึ้นรูป 15 สถานี

เครื่องจักรประกอบด้วย สถานีลูกกลิ้ง 15 สถานี ในระบบขึ้นรูปของเครื่องจักร แต่ละสถานีมีส่วนร่วมในกระบวนการขึ้นรูปทีละน้อยขณะที่แผ่นเหล็กเคลื่อนที่ผ่านเครื่องจักรอย่างต่อเนื่อง

จำนวนสถานีลูกกลิ้งเป็นข้อกำหนดอุปกรณ์ที่สำคัญเมื่อเลือกระบบขึ้นรูปแบบม้วน โดยเฉพาะอย่างยิ่งสำหรับโครงการที่ต้องการโปรไฟล์หลังคาเฉพาะ

ลูกกลิ้งและเพลาเหล็ก 45#

ทั้งลูกกลิ้งและเพลาใช้ เหล็ก 45# เป็นวัสดุที่ระบุ ลูกกลิ้งและเพลายังได้รับการบำบัดด้วย การชุบแข็งและการชุบผิว.

เส้นผ่านศูนย์กลางเพลาคือ Φ70 มม. ซึ่งให้ข้อกำหนดมิติที่ชัดเจนสำหรับโครงสร้างการขึ้นรูปของเครื่องจักร

ความเร็วในการขึ้นรูป 15-20 ม./นาที

เครื่องจักรมีความเร็วในการขึ้นรูปที่ระบุไว้ที่ 15-20 ม./นาที.

ตัวเลขนี้สามารถใช้เป็นข้อมูลอ้างอิงเมื่อวางแผนกำลังการผลิตและเปรียบเทียบการกำหนดค่าเครื่องขึ้นรูปกระเบื้องเหล็กสีที่แตกต่างกัน สภาพการทำงานจริงอาจขึ้นอยู่กับโปรไฟล์ผลิตภัณฑ์ ข้อกำหนดวัสดุ และการตั้งค่าการผลิต

ระบบขับเคลื่อนด้วยโซ่

ระบบ ขับเคลื่อนด้วยโซ่ ถูกใช้สำหรับการขับเคลื่อนเครื่องจักร

ประเภทการขับเคลื่อนเป็นส่วนหนึ่งของการกำหนดค่าทางกลของเครื่องจักร และควรได้รับการประเมินร่วมกับสถานีลูกกลิ้ง ขนาดเพลา ความเร็วในการขึ้นรูป และข้อกำหนดทางเทคนิคอื่นๆ เมื่อเลือกอุปกรณ์

ระบบตัด CR12

เครื่องจักรติดตั้งระบบตัดที่ใช้ วัสดุใบมีด CR12.

วัสดุใบมีดเป็นหนึ่งในข้อกำหนดหลักของส่วนตัด และสามารถรวมไว้ในการเปรียบเทียบทางเทคนิคระหว่างเครื่องขึ้นรูปหลังคาแบบม้วนที่แตกต่างกัน

การกำหนดค่าทางไฟฟ้า

เครื่องจักรได้รับการกำหนดค่าด้วย กำลังไฟฟ้ารวม 4+4 กิโลวัตต์ และต้องการแหล่งจ่ายไฟ 380 V / 50 Hz / 3 เฟส.

ควรยืนยันข้อกำหนดทางไฟฟ้าก่อนการติดตั้งเพื่อให้แน่ใจว่าแหล่งจ่ายไฟที่มีอยู่ ณ สถานที่ผลิตเข้ากันได้กับการกำหนดค่าเครื่องจักร

การใช้งาน

เครื่องขึ้นรูปกระเบื้องหลังคาเหล็กสี 15 สถานี มีไว้สำหรับการผลิตโปรไฟล์กระเบื้องหลังคาเหล็กสีอย่างต่อเนื่อง

การใช้งานทั่วไปอาจรวมถึง:

• การผลิตกระเบื้องหลังคาเหล็กสี
• การผลิตโปรไฟล์หลังคาโลหะ
• การผลิตวัสดุหลังคาเหล็ก
• การขึ้นรูปแผ่นหลังคา
• การผลิตโปรไฟล์หลังคาอาคาร

การกำหนดค่าเครื่องจักรขั้นสุดท้ายควรตรงกับโปรไฟล์หลังคาและข้อกำหนดวัสดุที่ต้องการ

การกำหนดค่าหลัก

การกำหนดค่าทางเทคนิคหลักของเครื่องขึ้นรูปแบบม้วนนี้ประกอบด้วย:

• สถานีลูกกลิ้ง 15 สถานี
• ลูกกลิ้งและเพลาเหล็ก 45#
• การบำบัดด้วยการชุบแข็งและการชุบผิว
• เส้นผ่านศูนย์กลางเพลา Φ70 มม.
• วัสดุใบมีด CR12
• ระบบขับเคลื่อนด้วยโซ่
• ความเร็วในการขึ้นรูป 15-20 ม./นาที
• กำลังไฟฟ้ารวม 4+4 กิโลวัตต์
• แหล่งจ่ายไฟ 380 V / 50 Hz / 3 เฟส

ข้อกำหนดที่วัดได้เหล่านี้ให้ข้อมูลอ้างอิงทางเทคนิคที่ชัดเจนแก่ผู้ซื้อเมื่อประเมิน เครื่องขึ้นรูปกระเบื้องหลังคาเหล็กสี สำหรับความต้องการในการผลิตของพวกเขา
