| รายละเอียดการบรรจุ |
1. ขันให้แน่นกับตู้คอนเทนเนอร์ด้วยลวดสลิงเหล็กและเชื่อมเครื่องจักรกับตู้คอนเทนเนอร์ด้วยเหล็กฉาก 2. เครื่องขึ้นรูปหลักและเครื่องคลายม้วนเปลือย (หากคุณต้องการ เราสามารถห่อด้วยพลาสติกกันน้ำได้) 3. ระบบควบคุม PLC และปั๊มมอเตอร์หุ้มด้วยกระดาษกันน้ำ |
|---|---|
| รายละเอียดการจัดส่ง | 15-20 วันหลังจากได้รับเงินมัดจำ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทวัสดุ | PPGI/GI |
| ความหนา | 0.3-0.6 มม. |
| ความกว้าง | ด้านบน: 1200 มม.; ด้านล่าง: 1220 มม. |
| สถานีลูกกลิ้ง | ด้านบน: 12 สถานี; ด้านล่าง: 15 สถานี |
| วัสดุลูกกลิ้งและเพลา | เหล็กกล้า 45# ชุบแข็งและชุบผิว |
| เส้นผ่านศูนย์กลางเพลา | φ70 มม. |
| วัสดุใบมีดตัด | CR12 |
| ประเภทการขับเคลื่อน | ขับเคลื่อนด้วยโซ่ |
| ความเร็ว | 15 ม./นาที |
| กำลังไฟทั้งหมด | 5.5+5.5 กิโลวัตต์ |
| แรงดันไฟฟ้า | 380V 50Hz 3 เฟส (สามารถปรับแต่งได้) |
| ส่วนประกอบ | คำอธิบาย |
|---|---|
|
เครื่องคลายม้วนแบบแมนนวล 5 ตัน
|
ส่วนนี้ใช้สำหรับรองรับม้วนและทำให้ม้วนหมุนได้
|
|
โต๊ะป้อนและเครื่องตัดล่วงหน้า
|
นำทางม้วนไปยังตำแหน่งที่ถูกต้องและนำไปยังส่วนการขึ้นรูปด้วยลูกกลิ้ง รวมถึงอุปกรณ์ตัดแบบดึงด้วยมือสำหรับการตัดล่วงหน้าอย่างสะดวกเมื่อเปลี่ยนสีหรือความหนา |
|

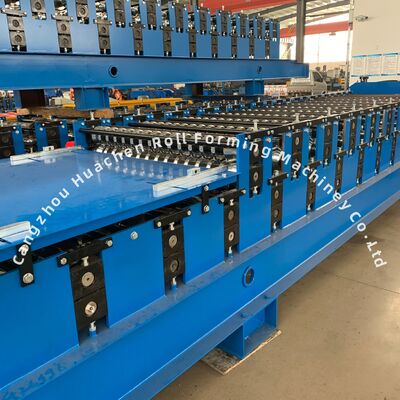

เพลาและลูกกลิ้ง
|
วัสดุเป็นเหล็กกล้า 45# ชุบแข็งและชุบผิว ลูกกลิ้งที่ผ่านการแปรรูปจะเรียบ แข็ง และไม่เป็นสนิม จะไม่ทิ้งรอยขีดข่วนบนแผ่นเมื่อทำงาน |
|
สถานีปั๊มไฮดรอลิก
|
ขับเคลื่อนใบมีดให้เริ่มทำงาน ถังไฮดรอลิกใช้น้ำมันไฮดรอลิกเบอร์ 46 พร้อมพัดลมระบายความร้อนสำหรับการระบายความร้อนแบบหมุนเวียนภายในเพื่อให้แน่ใจว่าสถานีปั๊มน้ำมันจะไม่ได้รับผลกระทบจากอุณหภูมิน้ำมันสูงขณะทำงาน ยี่ห้อโซลินอยด์วาล์ว: Huade |
|
ตู้ควบคุมหน้าจอสัมผัส
|
ตู้ควบคุมมีสองโหมด: อัตโนมัติและแมนนวล สามารถตั้งค่าความยาวเป้าหมายของแผ่นและปริมาณได้ในหน้าจอสัมผัส ระบบใช้งานง่ายและสะดวก ยี่ห้อส่วนประกอบไฟฟ้า:
|
|
ส่วนกดและใบมีดตัด
|
วัสดุใบมีดคือ CR12 มีความแข็งแรงสูง ความสามารถในการชุบแข็งที่ดีขึ้น และทนทานต่อการสึกหรอได้ดี |
|
โต๊ะส่งออก
|
ส่วนนี้ใช้สำหรับรวบรวมผลิตภัณฑ์ที่ขึ้นรูปแล้ว โครงยึดมีลูกกลิ้งเพื่ออำนวยความสะดวกในการส่งผลิตภัณฑ์โดยไม่เกิดรอยขีดข่วน |
| ส่วน | ปริมาณ |
|---|---|
| โซ่ | 2 ชุด |
| โซลินอยด์วาล์ว | 1 ชุด |
| สวิตช์เดินทาง | 2 ชุด |
| ประแจปากตาย | 2 ชุด |
| ประแจหกเหลี่ยม | 2 ชุด |
| ตัวนับ | 1 ชุด |
| ประแจ | 2 ชุด |
| ซีลน้ำมัน | 1 ชุด |
กระบวนการผลิตเครื่องรีดขึ้นรูปกระเบื้องหลังคาสองชั้นแบบกำหนดเอง:
เครื่องคลายม้วน → การป้อนและนำทาง → การขึ้นรูปด้วยลูกกลิ้ง → การกดด้วยไฮดรอลิก → การตัดด้วยไฮดรอลิก → ผลิตภัณฑ์ไปยังโต๊ะส่งออก
