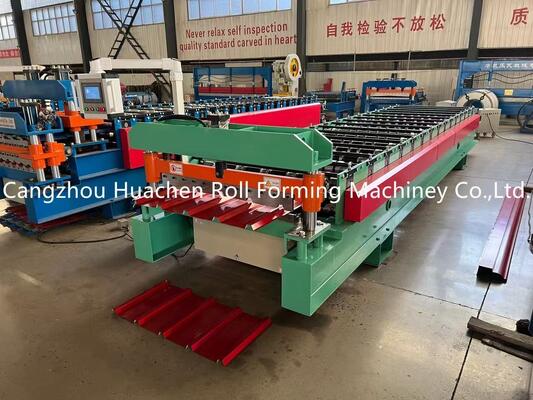

อุปกรณ์ขึ้นรูปม้วนที่ทนทานสำหรับการผลิตแผ่นหลังคาสังกะสีคุณภาพสูง
แผงหลังคาที่ผลิตโดยอุปกรณ์นี้มีความแข็งแรงสูง ความทนทาน และรูปลักษณ์ที่สวยงามเรียบเนียนพร้อมเส้นแล็กเกอร์ที่สม่ำเสมอ ใช้กันอย่างแพร่หลายในอาคารโครงสร้างเหล็ก รวมถึงโกดังขนาดใหญ่ สนามกีฬา ห้างสรรพสินค้า ตลาดค้าขาย หมู่บ้านวันหยุด สถานพยาบาล โรงแรม วิลล่า ที่พักอาศัย และเรือนกระจกประเภทต่างๆ อุปกรณ์สามารถออกแบบและผลิตตามความต้องการเฉพาะของลูกค้าได้
Decoiling → การป้อนแผ่นเหล็ก → การนำทาง → การขึ้นรูปม้วน → ตัดตามความยาว → การซ้อนผลิตภัณฑ์ → ย้ายผลิตภัณฑ์ออกตามยาว
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ประเภทวัสดุ | พีพีจีไอ/จีไอ |
| ความหนา | 0.3-0.6มม |
| ความกว้าง | 1220มม |
| สถานีลูกกลิ้ง | 15 สถานี |
| วัสดุลูกกลิ้งและเพลา | 45# การชุบและชุบเหล็ก |
| เส้นผ่านศูนย์กลางของเพลา | Φ70มม |
| วัสดุเครื่องตัด | CR12 |
| ประเภทไดรฟ์ | โซ่ขับ |
| ความเร็ว | 15-20ม./นาที |
| กำลังทั้งหมด | 5.5+5.5KW |
| แรงดันไฟฟ้า | 380V, 50HZ, 3 เฟส (ปรับแต่งได้) |
ส่วนประกอบนี้รองรับคอยล์และทำให้สามารถเคลื่อนที่แบบหมุนได้ ความจุแบริ่ง: 5T เส้นผ่านศูนย์กลางภายใน: 470-530 มม. (ปรับได้ตามความต้องการ) ติดตั้งอุปกรณ์เบรกเพื่อป้องกันเครื่องจักรเสียหายจากการกระแทกระหว่างการทำงาน
นำคอยล์ให้อยู่ในตำแหน่งที่ถูกต้องสำหรับการขึ้นรูปม้วน มีอุปกรณ์ตัดแบบดึงมือ เพื่อความสะดวกในการตัดล่วงหน้าเมื่อเปลี่ยนสีหรือความหนา
วัสดุ: 45 # เหล็กชุบและชุบ ลูกกลิ้งแปรรูปมีความเรียบ แข็ง ทนสนิม และจะไม่ทำให้แผ่นเป็นรอยระหว่างการทำงาน
ขับเคลื่อนเครื่องตัดเพื่อดำเนินการตัด ถังไฮดรอลิกใช้น้ำมันไฮดรอลิก 46# มีพัดลมระบายความร้อนเพื่อการหมุนเวียนภายใน เพื่อป้องกันปัญหาอุณหภูมิน้ำมันสูงระหว่างการทำงาน โซลินอยด์วาล์วยี่ห้อ: Huade
มีโหมดการทำงานแบบอัตโนมัติและแบบแมนนวล อนุญาตให้ตั้งค่าความยาวและปริมาณหน่วยบนหน้าจอสัมผัส ระบบที่เรียบง่ายและใช้งานง่าย อุปกรณ์ไฟฟ้า: VFD (Delta), เซอร์กิตเบรกเกอร์ (Delixi), คอนแทค (Delixi), รีเลย์ (Xinling), PLC (Delta), หม้อแปลงไฟฟ้า (Delixi)
วัสดุใบมีด: CR12. มีความแข็งแรงสูง ชุบแข็งได้ดีเยี่ยม และทนทานต่อการสึกหรอที่เหนือกว่า
รวบรวมผลิตภัณฑ์ที่เกิดขึ้น ขายึดพร้อมลูกกลิ้งเพื่อความสะดวกในการส่งต่อผลิตภัณฑ์โดยไม่เกิดรอยขีดข่วน
| ส่วนประกอบ | ปริมาณ |
|---|---|
| โซ่ | 2 ชุด |
| โซลินอยด์วาล์ว | 1 ชุด |
| สวิตช์การเดินทาง | 2 ชุด |
| ประแจปลายเปิด | 2 ชุด |
| ประแจหกเหลี่ยม | 2 ชุด |
| เคาน์เตอร์ | 1 ชุด |
| ประแจ | 2 ชุด |
| ซีลน้ำมัน | 1 ชุด |
