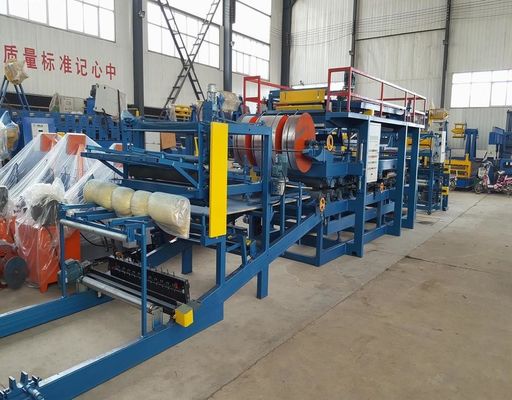

เครื่องรีดขึ้นรูปแผงแซนด์วิชโลหะโฟมคู่ หน้ากว้าง 1000 มม. ความเร็วการผลิต 0-5 ม./นาที และความหนาผลิตภัณฑ์ 50-250 มม.

สายการผลิตแผงแซนด์วิช EPS / ร็อควูล

สายการผลิตแผงแซนด์วิชคอมโพสิต EPS และร็อควูลเป็นอุปกรณ์อุตสาหกรรมหลักในอุตสาหกรรมวัสดุก่อสร้างสมัยใหม่ ออกแบบมาเพื่อการผลิตแผงผนังและหลังคาแบบบูรณาการที่มีประสิทธิภาพ ซึ่งให้ฉนวนกันความร้อน ทนความร้อน ป้องกันไฟ และตกแต่ง สายการผลิตนี้จะเปลี่ยนแผ่นเหล็กเคลือบสีและวัสดุแกนฉนวน (EPS หรือร็อควูลทนไฟ) ให้เป็นแผงแซนด์วิชคอมโพสิตที่มีความแข็งแรงสูง ผ่านกระบวนการต่อเนื่องที่เกี่ยวข้องกับการขึ้นรูปด้วยลูกกลิ้ง การยึดติด การใช้กาว การเคลือบด้วยความร้อนและความดัน และการตัดอัตโนมัติ

I. กระบวนการผลิตหลักและส่วนประกอบอุปกรณ์

สายการผลิตต่อเนื่องนี้รวมระบบอัตโนมัติทางกล ระบบไฮดรอลิก และระบบไฟฟ้าเข้ากับเทคโนโลยีการควบคุมความแม่นยำสูง ประกอบด้วยระบบหลักดังต่อไปนี้:

1. ระบบคลายม้วนและขึ้นรูปด้วยลูกกลิ้ง: ระบบนี้ติดตั้งเครื่องคลายม้วนแบบสองหัว เพื่อป้อนขดลวดเหล็กเคลือบสีชั้นบนและชั้นล่างเข้าสู่เครื่องขึ้นรูปอย่างราบรื่น ซึ่งลูกกลิ้งหลายขั้นตอนจะขึ้นรูปเหล็กให้เป็นลอนหลังคาหรือโปรไฟล์ผนังที่ตั้งไว้ล่วงหน้า (เช่น รอยต่อแบบลิ้นและร่อง) อย่างแม่นยำ
2. ระบบจัดการวัสดุแกน:
การป้อนแผงด้วยมือ
3. ระบบการติดกาวและการเคลือบด้วยความแม่นยำสูง: ใช้เทคโนโลยีการพ่นกาวอัตโนมัติแบบหลายหัวเพื่อยึดวัสดุแกนเข้ากับแผ่นเหล็กด้านในและด้านนอกอย่างแน่นหนา เครื่องเคลือบด้วยความร้อนแบบสายพานคู่แบบยาวช่วยให้แผงเรียบและแข็งตัวภายใต้การควบคุมอุณหภูมิและความดัน
4. ระบบตัดติดตามแบบบินและระบบวางซ้อนอัตโนมัติ: มีเทคโนโลยีการเลื่อยแบบไร้ฝุ่นหรือการตัดแบบบินไร้เศษ ทำให้สามารถตัดด้วยความแม่นยำระดับมิลลิวินาทีตามความยาวที่ลูกค้ากำหนดโดยไม่ต้องหยุดสายการผลิต จากนั้นผลิตภัณฑ์สำเร็จรูปจะถูกรวบรวมและบรรจุโดยเครื่องวางซ้อนแบบพลิกอัตโนมัติและเครื่องรัด

II. ข้อได้เปรียบทางเทคนิคหลักและมูลค่าการใช้งาน

ความทนไฟและฉนวนกันความร้อนที่เหนือกว่า: แผงแซนด์วิชร็อควูลเป็นไปตามมาตรฐานไม่ติดไฟ Class A1 สูงสุด ทำให้เป็นตัวเลือกที่ต้องการสำหรับโรงงานอุตสาหกรรมที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด ในขณะเดียวกัน แผงแซนด์วิช EPS ให้ฉนวนกันความร้อนที่ดีเยี่ยมและมีน้ำหนักเบา ให้คุณค่าด้านต้นทุนและประสิทธิภาพที่ยอดเยี่ยม ระบบอัตโนมัติและประสิทธิภาพสูง: สายการผลิตทั้งหมดใช้ระบบควบคุมกลาง PLC และส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร (HMI) ทำให้สามารถทำงานอัตโนมัติเต็มรูปแบบโดยใช้พนักงานน้อยที่สุด ความเร็วในการผลิตสูงถึง 4-8 เมตรต่อนาที ช่วยลดต้นทุนแรงงานได้อย่างมาก
ความแม่นยำสูงและของเสียน้อย: ด้วยการใช้เซอร์โวไดรฟ์และการควบคุมความแม่นยำของความยาวด้วยไมโครคอมพิวเตอร์ ระบบจึงมั่นใจได้ว่าการตัดจะสะอาดและไม่มีเสี้ยน แผงสำเร็จรูปมีความเรียบของพื้นผิวที่ดีเยี่ยม รอยต่อที่แน่นหนา และประสิทธิภาพการกันรั่วที่ดีเยี่ยม

III. การใช้งานที่หลากหลาย

แผงแซนด์วิช EPS และร็อควูลที่ผลิตโดยสายการผลิตนี้มีการใช้งานอย่างแพร่หลายในระบบหลังคาและผนังสำหรับโรงงานอุตสาหกรรมสมัยใหม่ โรงงานห้องเย็นขนาดใหญ่ ห้องคลีนรูม อาคารสำเร็จรูปแบบโมดูลาร์ บ้านคอนเทนเนอร์โครงสร้างเหล็ก สนามกีฬา และศูนย์การค้าขนาดใหญ่ เป็นอุปกรณ์สำคัญที่ขับเคลื่อนการพัฒนาวัสดุก่อสร้างสีเขียวและวัสดุก่อสร้างสำเร็จรูป

แผงแซนด์วิช โดยทั่วไปจะแบ่งออกเป็น: แผงแซนด์วิชโลหะ, แผงคอมโพสิตไม้, แผงแซนด์วิชเหล็กสี, แผงแซนด์วิชร็อควูล และอื่นๆเครื่องซีรีส์นี้ใช้เกียร์ทดรอบแบบลูกปัดแบบไซคลอยด์ขนาดเล็ก กำลังมอเตอร์ 2.2 กิโลวัตต์-3 กิโลวัตต์ ความเร็วในการผลิตโดยตรงสามารถทำได้ 3.38 ม./นาที หลังจากนำเทคโนโลยีความถี่แบบสเต็ปเลสมาใช้ กำลังมอเตอร์สามารถปรับได้ระหว่าง 0-4.05 ม./นาทีข้อดีของแผงแซนด์วิช:เครื่องซีรีส์นี้ใช้เกียร์ทดรอบแบบลูกปัดแบบไซคลอยด์ขนาดเล็ก กำลังมอเตอร์ 2.2 กิโลวัตต์-3 กิโลวัตต์ ความเร็วในการผลิตโดยตรงสามารถทำได้ 3.38 ม./นาที หลังจากนำเทคโนโลยีความถี่แบบสเต็ปเลสมาใช้ กำลังมอเตอร์สามารถปรับได้ระหว่าง 0-4.05 ม./นาที2. ก่อสร้างง่าย ติดตั้งยืดหยุ่นและรวดเร็ว ระยะเวลาก่อสร้างสามารถลดลงได้มากกว่า 40%; 3. สีสดใส รูปลักษณ์สวยงาม ไม่ต้องตกแต่งพื้นผิว;เครื่องซีรีส์นี้ใช้เกียร์ทดรอบแบบลูกปัดแบบไซคลอยด์ขนาดเล็ก กำลังมอเตอร์ 2.2 กิโลวัตต์-3 กิโลวัตต์ ความเร็วในการผลิตโดยตรงสามารถทำได้ 3.38 ม./นาที หลังจากนำเทคโนโลยีความถี่แบบสเต็ปเลสมาใช้ กำลังมอเตอร์สามารถปรับได้ระหว่าง 0-4.05 ม./นาทีด้วยเกียร์ทดรอบ ความเร็วในการผลิตเครื่องทำแผงแซนด์วิชนี้สามารถทำได้ 4.27 ม./นาที หลังจากนำเทคโนโลยีความถี่แบบสเต็ปเลสมาใช้ กำลังมอเตอร์ 2.2 กิโลวัตต์ สร้างแรงผลักโดยตรง และความเร็วสามารถปรับได้ระหว่าง 0-5.12 ม./นาที
เครื่องซีรีส์นี้ใช้เกียร์ทดรอบแบบลูกปัดแบบไซคลอยด์ขนาดเล็ก กำลังมอเตอร์ 2.2 กิโลวัตต์-3 กิโลวัตต์ ความเร็วในการผลิตโดยตรงสามารถทำได้ 3.38 ม./นาที หลังจากนำเทคโนโลยีความถี่แบบสเต็ปเลสมาใช้ กำลังมอเตอร์สามารถปรับได้ระหว่าง 0-4.05 ม./นาทีความเร็วในการผลิตที่เหมาะสมที่สุดสำหรับ EPS แบบธรรมดาอยู่ที่ประมาณ 2.5-3.5 ม./นาที เมื่อวัตถุดิบเป็นอย่างอื่น ความเร็วอาจต่ำลง สายการประกอบถูกควบคุมโดยตัวควบคุมแบบซิงโครนัสซีรีส์อินเวอร์เตอร์ การควบคุมความเร็วแบบสเต็ปเลส พารามิเตอร์ที่ปรับได้ การแสดงผลเป็นคำ

วัสดุแกน

โฟมหรือร็อควูล

กำลังไฟ

25 กิโลวัตต์

ความเร็ว

0 - 5 เมตร/นาที

ผลผลิตต่อปี
