รายละเอียดสินค้า:
|
ได้รับการรับรอง: | CE ISO | พิมพ์: | แผ่นหลังคากระเบื้องเคลือบ |
---|---|---|---|
ระบบควบคุม: | การควบคุม PLC | ความหนาของวัตถุดิบ: | 0.3-0.6mm |
หลังการขาย: | วิศวกรพร้อมให้บริการในต่างประเทศ | บรรจุภัณฑ์: | แพ็คเกจส่งออกมาตรฐาน |
วัสดุเครื่องตัด: | Cr12 | ||
แสงสูง: | roll forming equipment,roof tile roll forming machine |

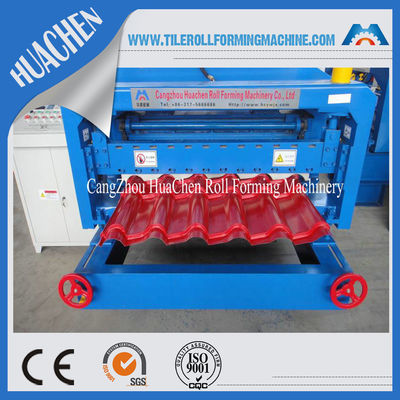

7.5 Kw อุปกรณ์รีดแผ่นโลหะลูกฟูกด้วยความเร็วการขึ้นรูป 4 - 8 M / นาที
รายละเอียดโดยย่อ:
เครื่องนี้ใช้สำหรับการม้วนและกดกระเบื้องขั้นบันไดอย่างต่อเนื่องบนชุดโปรไฟล์ผลิตภัณฑ์ความยาวสามารถตั้งค่าหรือไม่จำกัด และความลึกของแต่ละขั้นตอนสามารถปรับได้ตั้งแต่ 10 ถึง 30 มม.
สายการขึ้นรูปม้วนกระเบื้องมุงหลังคานี้ประกอบด้วย uncoiler หัวเดียวแบบไฮดรอลิก, เครื่องขึ้นรูปม้วนหลัก, เครื่องขึ้นรูปกระเบื้องไฮดรอลิก, เครื่องตัดไฮดรอลิกอัตโนมัติ, ผลิตภัณฑ์หมดตาราง, ตู้ควบคุม PLC อัตโนมัติ
องค์ประกอบของเครื่อง
เครื่องขึ้นรูปม้วนหลัก…………………………………… 1 หน่วย
ระบบตัด………………………………………..1 ยูนิต
ระบบกด…………………………………….…1 ยูนิต
ตัวขจัดขดลวดแบบแมนนวล……………………………………… 1 ยูนิต
แผงควบคุม…………………………………………..1 ยูนิต
สถานีไฮดรอลิก…………………………………… …1 หน่วย
ตารางออกด้วยตนเอง………………………… ……………….2 หน่วย
เครื่องมืออะไหล่…………………………………………….หนึ่งกล่อง
การใช้งาน:
กระเบื้องเหล็กสีที่ผลิตโดยไลน์นี้ดูสวยงาม สง่างาม และมีเกียรติใช้กันอย่างแพร่หลายเป็นหลังคาของโรงงานเหมือนสวน โรงแรม ศูนย์นิทรรศการ วิลล่า โยธาก่อสร้าง ฯลฯ.
ข้อมูลจำเพาะ:
1: ความกว้างของคอยล์: สูงถึงโปรไฟล์
2: ความเร็วในการทำงาน: 4-8 ม./นาที
3: สถานีม้วน: 18-24 สถานี
4: วัสดุของลูกกลิ้ง: เหล็กกล้า 45 # ขัดและเคลือบด้วยโครเมี่ยม
5: วัสดุของเพลาหลัก: ลูกกลิ้งขนาดเส้นผ่าศูนย์กลางเหล็ก 45﹟forge: Ф75mm
6: พลังงานหลัก: 7.5 กิโลวัตต์
7: ขึ้นรูปความหนา: 0.3mm-0.8mm เหล็กสี
8: เกียร์: โดยโซ่ 1.2 นิ้วบรรทัดเดียว
9: ระบบกด: ใช้วัสดุ Cr12
10: ขนาดเครื่อง: ประมาณ 9500x1600x1200(mm) L x W x H
11: น้ำหนัก: ประมาณ 8000Kgs
12: สี: ฟ้า
13: ผู้ขายจะจัดเตรียมวัสดุสำหรับทดสอบเครื่อง ผลิตภัณฑ์สุดท้ายควรมีความยาวสูงสุด 3-5 เมตรเมื่อสินค้าเหมือนผลิตที่ลงนามแล้ว ผู้ขายจะหยุดทดลองเครื่อง
14: เครื่องจักรนำสถานีใหม่มาใช้ (สถานีดังกล่าวแข็งแกร่งมากและอายุยืนยาวกว่า)
15: เครื่องควรมีความสูง 350 มม. สี่ขา (ข้อต่อด้วยสกรู)
16: การให้อาหารและคำแนะนำ: ใช้วัสดุ 45 # และทางทิศตะวันออกเพื่อปรับขนาดการให้อาหาร
17: เครื่องสมบูรณ์นำมาใช้ฝาครอบ: เป็นการประกันความปลอดภัยของผู้ปฏิบัติงาน
18: การตัด:
(1) การตัดด้วยไฮดรอลิก
(2) การตัดหลังการขึ้นรูป: ตัดแผ่นหลังจากการขึ้นรูปม้วนตามความยาวที่ต้องการ
(3) การเคลื่อนที่ของการตัด: เครื่องหลักจะหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้นหลังจากตัดแล้ว เครื่องหลักจะเริ่มทำงานโดยอัตโนมัติ
(4) วัสดุของใบมีด: Cr12 พร้อมการอบชุบด้วยความร้อน
(5) การวัดความยาว: การวัดความยาวอัตโนมัติ
(6) ความคลาดเคลื่อนของความยาว: 3m +/- 1.5mm
กระบวนการทางเทคโนโลยี
Decoiling—การให้อาหารและไกด์—ม้วนขึ้นรูป----กด---ตัดตามความยาว—คู่มือการบรรจุผลิตภัณฑ์
