รายละเอียดสินค้า:
|
การใช้งาน: | สตั๊ดและแทร็ค | ความจุ: | 15-25m / นาที |
---|---|---|---|
ลักษณะเฉพาะ: | ตัดไม่หยุด | ขับ: | การแบก |
ความหนา: | 0.3-0.6mm | โวลเทจ: | 380V |
ชื่อ: | 0.6mm 380v C เครื่องขึ้นรูปสตั๊ดโรลแบริ่ง Drive | คำสำคัญ: | เครื่องขึ้นรูปม้วนแกนค |
แสงสูง: | 0.6mm c แกนม้วนขึ้นรูปเครื่อง 380v c แกนม้วนขึ้นรูปเครื่อง แบริ่งไดรฟ์แกนม้วนอดีต,380v c stud roll forming machine,bearing drive stud roll former |
รวม U ช่อง C สตั๊ด Light Keel โรลลิ่งสเครื่องขึ้นรูป
รวม U ช่อง C สตั๊ด Light Keel โรลลิ่งสเครื่องขึ้นรูป
รวม U ช่อง C สตั๊ด Light Keel Rolling Forming Machine ได้รับการออกแบบตามความต้องการของลูกค้าประการหนึ่งคือสามารถประหยัดทรัพยากรโรงงานและประหยัดต้นทุนการผลิตได้สตั๊ดและรถบรรทุกมักใช้ในการทำ drywall และการทำฝ้าเพดานนี่คือโปรไฟล์การวาดภาพบางส่วนสำหรับการอ้างอิงของคุณ:
การออกแบบเครื่องขึ้นรูปม้วนแสงกระดูกงู U ช่อง C แบบรวม U channel ได้รับการออกแบบอย่างไร?

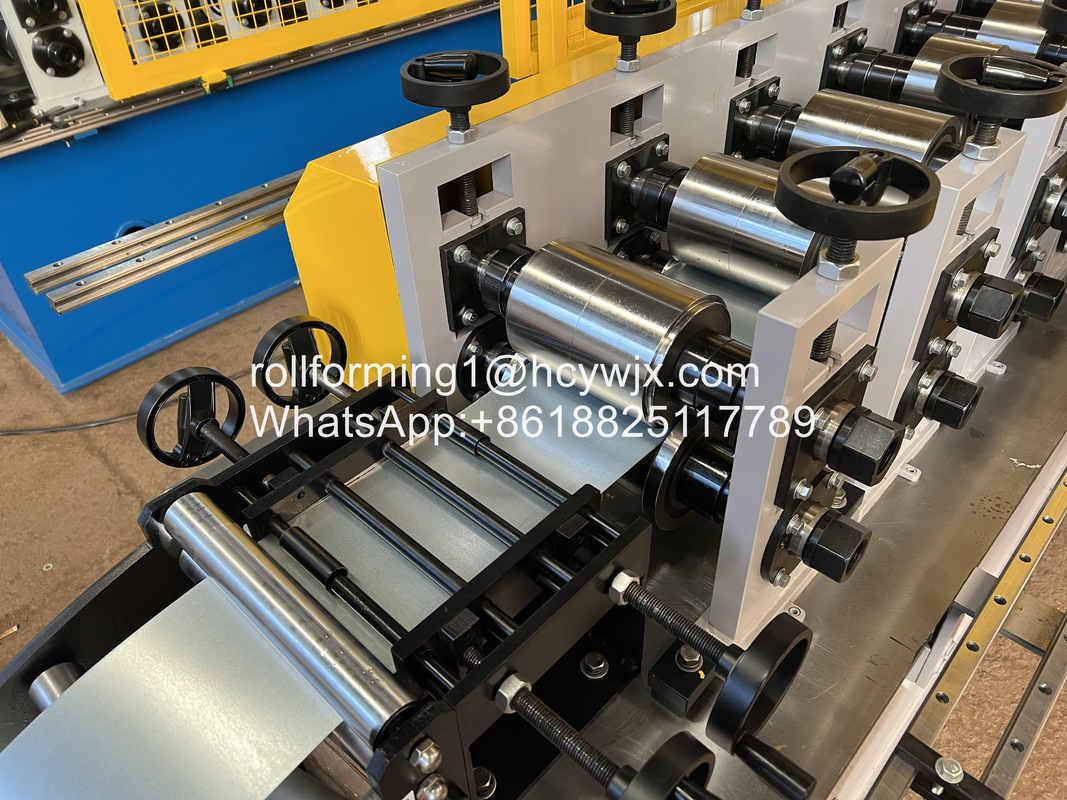

เช่นเดียวกับเครื่องขึ้นรูปม้วนทั้งหมด เครื่องกระดูกงูแบบเบารวมนี้ประกอบด้วย Decoiler, ชายหาดปรับระดับ, เครื่องขึ้นรูปม้วน, ระบบตัดและอื่น ๆแต่ตัวเครื่องหลักจะมีความแตกต่างกันบ้างนี่คือภาพเครื่องรายละเอียดสำหรับการอ้างอิงของคุณ:
โปรไฟล์สตั๊ดและแทร็กคืออะไรและใช้งานอย่างไร?
สามารถใช้เครื่อง UC light keel ร่วมกันเพื่อทำ C stud และ U track ด้วยเครื่องเดียวและคุณไม่จำเป็นต้องปรับ spacerU track และ C stud machine ที่รวมกันนั้นเหมือนกับการสร้างเครื่องจักรสองเครื่องเข้าด้วยกัน แต่ใช้ระบบไฟฟ้าชุดเดียว ระบบควบคุม PLC และโครงเครื่องด้วยวิธีนี้ เครื่องที่รวมกันจะใช้พื้นที่เพียงเล็กน้อยและประหยัดเงินได้บ้างสำหรับแทร็ก U และสตั๊ด C ทุกขนาดสามารถรวมกันได้
ทำไมต้องเลือกรวม U track และ C stud machine?
1. การออกแบบเครื่องจักรขนาดเล็ก ใช้พื้นที่น้อยในโรงงานหากโรงงานของคุณมีพื้นที่น้อย โปรดเลือกประเภทนี้
2. สำหรับรางตัว U และแกน C คุณไม่จำเป็นต้องเปลี่ยนลูกกลิ้งและปรับตัวเว้นระยะ
3. ลดต้นทุน เนื่องจากสามารถสร้างโปรไฟล์การวาดสองแบบได้ด้วยเครื่องเดียว ระบบควบคุม PLC หนึ่งชุด มอเตอร์หนึ่งชุด
คำอธิบาย:
เครื่องขึ้นรูปม้วนกระดูกงู พารามิเตอร์หลัก
ไม่. |
พารามิเตอร์หลักของเครื่องขึ้นรูปม้วนกระดูกงู |
|
1 |
เหมาะแก่การแปรรูป |
แผ่นเหล็กสี |
2 |
ความกว้างของจาน |
175 มม. |
3 |
ลูกกลิ้ง |
12 แถว |
4 |
ขนาด |
6100*1150*1510มม. |
5 |
พลัง |
4.5+3kw |
6 |
วัสดุกลิ้ง |
เหล็กแบริ่งเพลา (ดับ) |
7 |
ความหนาของแผ่น |
0.3-0.6 มม. |
8 |
ผลผลิต |
20m/นาที |
9 |
เส้นผ่านศูนย์กลางของลูกกลิ้ง |
Φ50mm |
10 |
แรงดันไฟฟ้า |
380V 50Hz 3 เฟส |
11 |
วัสดุของแผ่นตัด |
Cr12 |
12 |
ไฮดรอลิค |
40# |
13 |
ความแม่นยำในการประมวลผล |
ภายใน 1.00mm |
14 |
ระบบควบคุม |
การควบคุม PLC |
ส่วนประกอบอุปกรณ์: เครื่องขึ้นรูปม้วน uncoiler ที่มนุษย์สร้างขึ้น - ระบบควบคุมด้วยคอมพิวเตอร์ - ระบบควบคุมไฮดรอลิก - การตัด
พารามิเตอร์รายละเอียดเพิ่มเติมของเครื่องสำหรับการอ้างอิงของคุณ:
เครื่องลอกแบบใช้มือ | ||||
วัสดุม้วนเส้นผ่านศูนย์กลางภายใน | 450mm-550mm | |||
ความกว้างของขดลวดสูงสุด | 300mm | |||
ความจุ | 1500กก. | |||
เครื่องขึ้นรูปม้วนหลัก | ||||
จำนวนขั้นตอนการขึ้นรูป | 9 สถานี | |||
วัสดุเพลา: 45 # เหล็ก เส้นผ่านศูนย์กลางภายนอก | 50mm | |||
วัสดุลูกกลิ้ง: | Cr12MoV | |||
ขนส่ง | โดยเกียร์ | |||
ความเร็วในการขึ้นรูป: | 15-20m / นาที | |||
เครื่องยนต์ | 7.5kw | |||
แรงดันไฟฟ้า | 380v,50Hz,3 เฟส | |||
ระบบแรงเฉือน | ||||
การใช้งาน | ควบคู่ไปกับการตัดคำตัดกัน | |||
วัสดุของใบมีด | Gcr12 ดับ | |||
แหล่งจ่ายไฟ | พลังไฮดรอลิก | |||
กรอบ | แบบเสาพร้อมระบบแร็คแอนด์พิเนียน | |||
สวิตช์จังหวะ | สวิตช์ตาแมวแบบไม่สัมผัส | |||
สถานีไฮดรอลิก | ||||
กำลังมอเตอร์ไฮดรอลิก | 3kw | |||
น้ำมันไฮดรอลิก | 46# | |||
ส่วนประกอบ | ระบบประกอบด้วยชุดถังไฮดรอลิก ชุดปั๊มน้ำมันไฮดรอลิก และท่อไฮดรอลิกสองท่อและวาล์วแม่เหล็กไฟฟ้าสองชุด | |||
ระบบควบคุมไฟฟ้า | ||||
ลักษณะเฉพาะ |
1. นำ PLC, ทรานสดิวเซอร์, แผงสัมผัสจาก Delta Taiwan มาใช้เพื่อให้แน่ใจว่ามีความเร็วสูงพร้อมความเสถียร ความแม่นยำ และอายุการใช้งาน 2. องค์ประกอบไฟฟ้าอื่น ๆ คือเดลต้า 3. มีสวิตซ์แบบเคลื่อนย้ายได้ ตัวแบ่งอากาศ หม้อน้ำ หม้อแปลงไฟฟ้า และตัวป้องกันไฟฟ้ารั่ว เพื่อความสะดวกในการใช้งานและปลอดภัย |
|||
ยี่ห้อ | Panasonic |
