รายละเอียดสินค้า:
|
การใช้: | หลังคาและผนัง | ความจุ: | 15m / นาที |
---|---|---|---|
อำนาจ: | 4 + 4KW | น้ำหนัก: | 5-6T |
ความยาว: | 7-8 ม | การประกัน: | 1 ปี |
แสงสูง: | เครื่องขึ้นรูปม้วนแผ่นหลังคา 8m,เครื่องขึ้นรูปม้วนแผ่นหลังคา 8kw,เครื่องขึ้นรูปเย็น 15m / นาที |
คำอธิบาย:

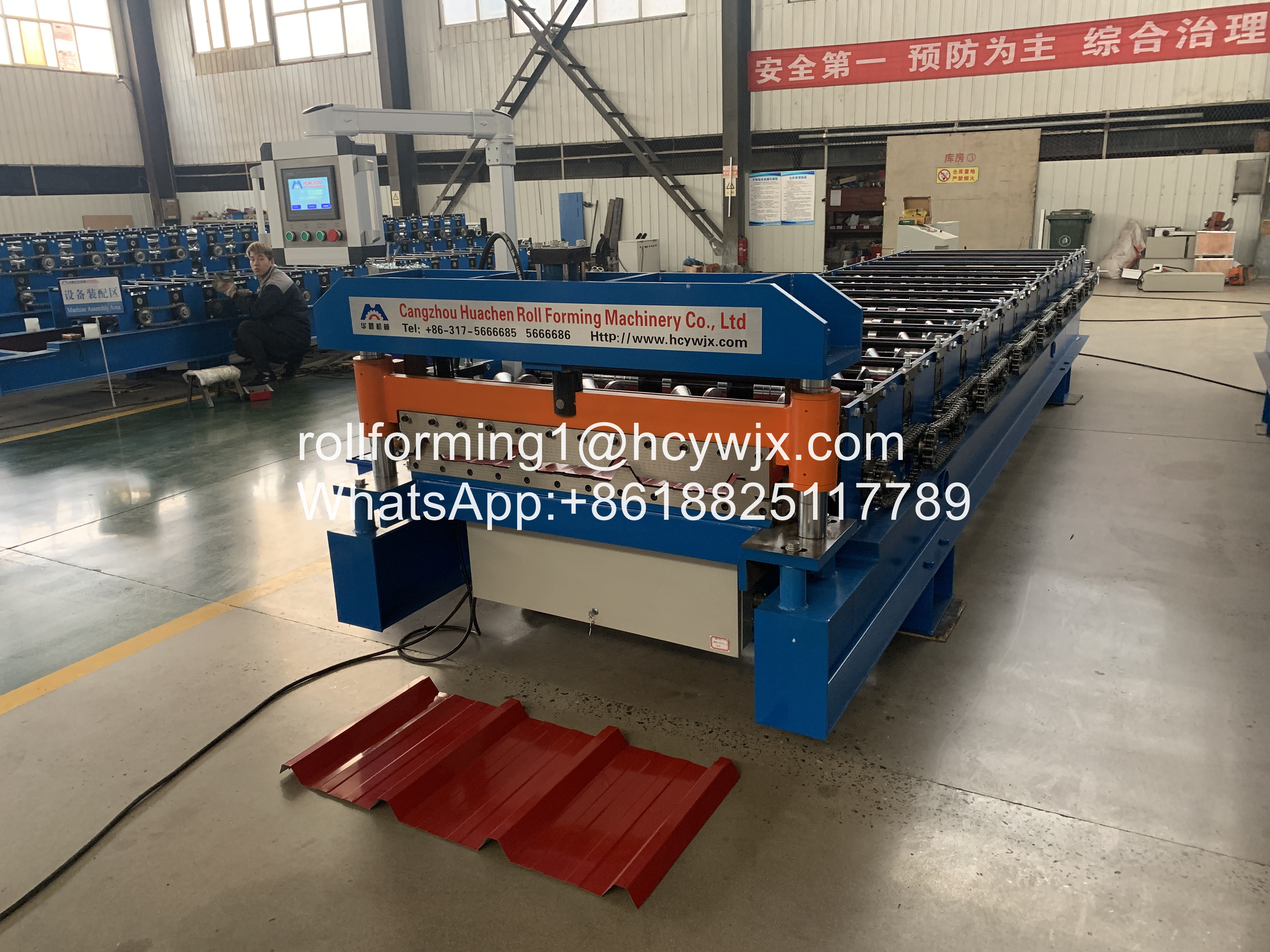

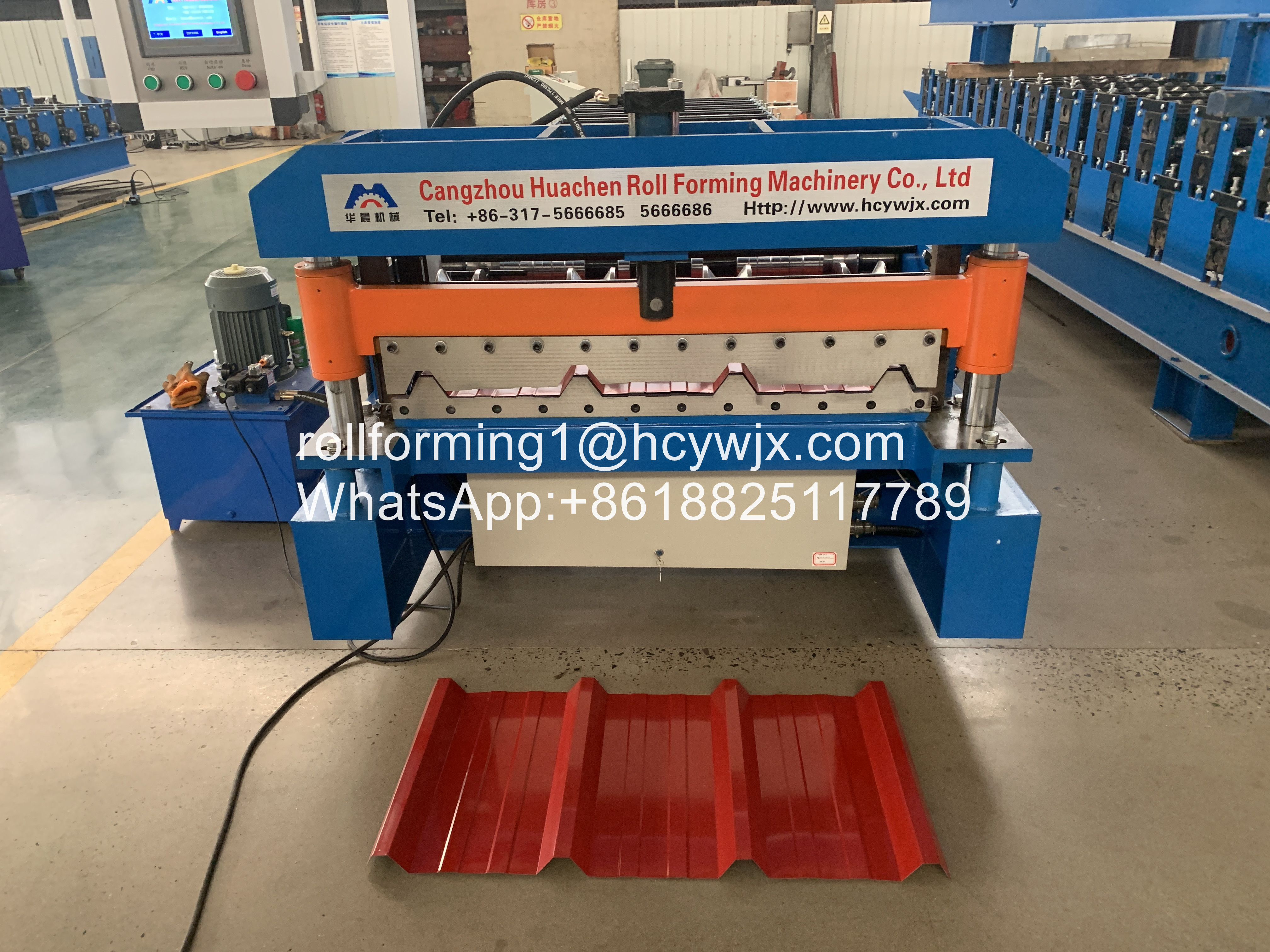

เครื่องขึ้นรูปม้วนแผ่นหลังคาพารามิเตอร์หลัก
ไม่ | พารามิเตอร์หลักของเครื่องขึ้นรูปม้วนแผ่นหลังคา | |
1 | เหมาะที่จะแปรรูป | แผ่นเหล็กสี |
2 | ความกว้างของแผ่น | 1250 มม |
3 | ลูกกลิ้ง | 11 แถว |
4 | ขนาด | 5800 * 1550 * 1510 มม |
5 | อำนาจ | 4 + 4kw |
6 | วัสดุกลิ้ง | เหล็ก 45 # (ชุบโครเมี่ยมบนพื้นผิว) |
7 | ความหนาของแผ่น | 0.3-0.6 มม |
8 | ผลผลิต | 15-20m / นาที |
9 | เส้นผ่านศูนย์กลางของลูกกลิ้ง | Φ70มม |
10 | แรงดันไฟฟ้า | 380V 50Hz 3 เฟส |
11 | วัสดุของแผ่นตัด | Cr12 |
12 | ไฮดรอลิก | 40 # |
13 | ความแม่นยำในการประมวลผล | ภายใน 1.00 มม |
14 | ระบบควบคุม | การควบคุม PLC |
ส่วนประกอบของอุปกรณ์: เครื่องขึ้นรูปม้วนแบบ uncoiler ที่มนุษย์สร้างขึ้นระบบควบคุมด้วยคอมพิวเตอร์ - ระบบควบคุมไฮดรอลิก - การตัด
คำถามที่พบบ่อย |
1. คุณสามารถสร้างเครื่องตามการออกแบบหรือประเภทภาพถ่ายของฉันได้หรือไม่?
ตอบ: ใช่เรามีทีมงานที่มีประสบการณ์ในการออกแบบและวางแผนการผลิตที่เหมาะสมที่สุด
สำหรับเครื่อง
2: เราจะมั่นใจได้อย่างไรว่าคุณจะส่งมอบเครื่องจักรที่มีคุณภาพพร้อมอะไหล่ให้กับเรา?
ตอบ: 1.ลูกค้าจะส่งช่างเทคนิคไปที่โรงงานของเราเพื่อตรวจสอบคุณภาพ
2. เราสามารถส่งช่างเทคนิคไปยังโรงงานของผู้ซื้อเพื่อติดตั้งเครื่องได้
3. นโยบายของผู้ดูแลคุณคืออะไร?
ตอบ: ภายในระยะเวลาหนึ่งปีเราสามารถจัดหาชิ้นส่วนทดแทนให้คุณได้โดยไม่เสียค่าใช้จ่าย
สำหรับชิ้นส่วนที่เสียหายที่เกิดจากปัญหาด้านคุณภาพหลังจากผ่านไปสองปีคุณจำเป็นต้องซื้อด้วยต้นทุนโรงงาน
1. รายละเอียดผลิตภัณฑ์ของเครื่องขึ้นรูป |
(1).แนะนำสั้น ๆ
แผงหลังคาที่ทำโดยเครื่องขึ้นรูปม้วนของเรามี รูปลักษณ์ที่สวยงามและสีสันสดใส
ใช้กันอย่างแพร่หลายในสวนโรงงานรีสอร์ทโรงแรม ห้องโถงนิทรรศการ, วันหยุดพักผ่อน,
สถาปัตยกรรมโบราณและวิลล่าสมัยใหม่
(2).ขั้นตอนการทำงานของเครื่องขึ้นรูปม้วน
การตกแต่งแผ่นชีทชีทชีทม้วนขึ้นรูป - วัดความยาว - ตัดแผง - แผงให้กับผู้สนับสนุน
(3).รายละเอียดทางเทคนิค
ก. ทั่วไป
วัสดุที่เหมาะสม | Q235 หรือเทียบเท่า |
ความหนาของวัสดุ | 0.25-0.8 มม |
ความกว้างของวัสดุ | 914, 1,000, 1200, 1220 หรือ 1250 ตามรูปวาด |
มิติ | ประมาณ 7.9 * 1.3 * 1.1m (L * W * H) ตามรูปวาด |
พื้นที่ทำงาน | ประมาณ 17.9 * 2.8 ม. (L * W) ตามรูปวาด |
ความยาวของ แผ่นงาน |
คุณสามารถกำหนดความยาวได้ตามความต้องการของคุณ ควบคุมโดย PLC ที่ สามารถมั่นใจได้ ความถูกต้องแม่นยำ ของ± 1 มม. |
การตัด |
หยุดและตัดโดยอัตโนมัติเมื่อมาถึงชุด ความยาว. |
B. รายละเอียดส่วนประกอบ
วัสดุลูกกลิ้ง | เหล็กกล้าเกรดสูง 45 #ชุบฮาร์ดโครม 0.05 มม. |
เฟรมหลัก | เหล็ก 350 #มีเสถียรภาพมากขึ้นและไม่สั่น |
จานกลาง |
16 มม.เราใช้แผ่นหนาเพื่อความมั่นคง ของผลิตภัณฑ์ของเรา |
ขั้นตอนการขึ้นรูป | 11-16 ตามภาพวาด |
วัสดุเพลา | Φ70มม. เหล็กเกรดสูง 45 # |
กระบวนการบำบัด: แบ่งเบา - กลึงเสร็จ ความแข็งแรงสูงยากที่จะทำให้เสียโฉม |
|
การตัด วัสดุใบมีด |
Cr12 ความแข็ง HRC60-62 |
กระบวนการบำบัด: การรักษาความร้อน - การขัดถูระนาบ - การตัดขั้วไฟฟ้า |
C. ส่วนประกอบไฟฟ้า
กำลังที่เหมาะสม | 380V, 50 Hz, 3 เฟสหรือตามความต้องการของคุณ |
หน้าจอ | หน้าจอสัมผัสขนาด 5.7 นิ้วใช้งานง่าย |
บมจ | เดลต้า DVP 14ES |
ปรับตัวได้ดีกับสภาวะต่างๆเช่นความชื้น รบกวนแม่เหล็กไฟฟ้า |
|
ตัวแปลงความถี่ |
DeltaVFD-M.มีข้อดีคือชะลอก่อนตัด เพื่อให้แน่ใจว่าความยาวถูกต้อง (± 1 มม. ดีกว่ามาตรฐานอุตสาหกรรม± 3 มม.) |
ความยาว อุปกรณ์วัด |
Omron ผลิตในญี่ปุ่น |
มีความแม่นยำและเสถียรภาพสูง |
